Опора 1У220-3Т+15

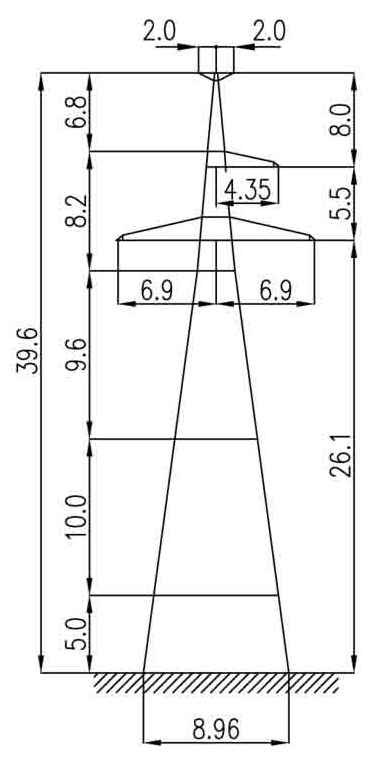

Опора 1У220-3Т+15 — предельное по высоте исполнение в ряду одноцепных анкерно-угловых конструкций с двумя грозотросами на провод АС 400/51. Общая высота достигает 39,6 м, высота траверсы — 26,1 м. Применение такого исполнения обосновано на особо сложных участках трассы ВЛ 220 кВ: горные склоны с ограниченным числом точек установки, глубокие поймы рек или участки с густым высоким лесом, где габарит к кроне деревьев является определяющим.

Конструкция относится к анкерно-угловому типу опор ЛЭП. На поворотах трассы и в анкерных пролётах она воспринимает тяжение провода АС 400/51 — наиболее тяжёлого в рамках серии 1У220. Совокупная нагрузка от двух грозотросов С 70 (ТК-11.0), тяжёлого провода и расчётных климатических воздействий формирует один из наиболее нагруженных расчётных случаев в ряду типовых проектов 220 кВ. Конструкция рассчитана также на аварийные режимы обрыва провода.

Ширина базы — 8,96 м; это максимальное значение для одноцепных опор серии 1У220-3Т. Расширенная база при высоте 39,6 м обеспечивает необходимый запас устойчивости к опрокидыванию при расчётных нагрузках III ветрового района и гололёдности I–IV. Болтовые соединения всех элементов решётки позволяют монтаж без сварки в полевых условиях и доставку к труднодоступным точкам трассы в разобранном виде.

Масса по чертежу КМ без цинкования — 17 459 кг, с горячим цинкованием — 18 120 кг. Горячее цинкование на заводе-изготовителе является обязательным требованием для металлоконструкций открытой эксплуатации: оно обеспечивает долгосрочную защиту стали без необходимости периодического возобновления покрытия в течение всего нормативного срока службы ВЛ.

Опора разработана по типовому проекту 3.407.2-145.3 09КМ. Нормативная унификация всего ряда 1У220-3 и 1У220-3Т позволяет проектировщикам выбирать нужное высотное исполнение в рамках одного согласованного документа без дополнительных разработок и согласований.
