Опора 1У220-3+10

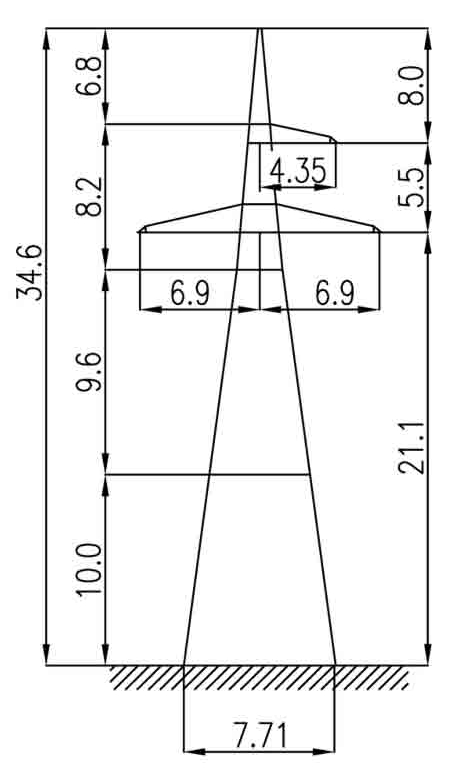

Совмещение провода АС 400/51 с надставкой ствола +10 м определяет область применения опоры 1У220-3+10: одноцепные анкерно-угловые точки ВЛ 220 кВ с повышенной пропускной способностью на трассах со сложным рельефом. Общая высота конструкции составляет 34,6 м, высота траверсы — 21,1 м. Такой высотный профиль позволяет выдерживать нормативные габариты при пересечении низменных заболоченных участков или зон с глубоким снеговым покровом.

По типу конструкция является анкерно-угловой опорой ЛЭП: она воспринимает в анкерных точках и на поворотах трассы тяжение более тяжёлого, по сравнению с АС 240/32, провода. Нагрузки от АС 400/51 при III ветровом районе и гололёдности I–IV учтены в расчёте прочности и устойчивости как ствола, так и основания. Конструкция выполнена с болтовыми соединениями элементов решётки, что обеспечивает монтаж в полевых условиях без сварочного оборудования.

Ширина базы — 7,71 м, что обеспечивает необходимую устойчивость при увеличенном плече нагрузки, характерном для надставки +10 м. Грозозащитный трос — С 70 (ТК-11.0), тросостойка одиночная. Климатический диапазон I–IV по гололёду делает опору универсальной для большинства регионов строительства одноцепных ВЛ 220 кВ с проводом АС 400/51.

Масса металлоконструкции без покрытия — 13 344 кг, с горячим цинкованием — 13 847 кг. Горячее цинкование — обязательный технологический этап изготовления: оно обеспечивает надёжную защиту от коррозии при хранении на строительной базе и в течение всего нормативного срока службы линии при эксплуатации в открытой атмосфере.

Конструкция разработана в рамках типового проекта 3.407.2-145.3 09КМ. Единый нормативный документ для всего ряда 1У220-3 обеспечивает взаимозаменяемость типовых узлов и упрощает комплектацию линий с неоднородным рельефом трассы при использовании провода АС 400/51. Совместная комплектация опорами серии 1У220-3 с надставками +5 и +15 не требует дополнительных проектных согласований.
