Опора 1У220-3

Провод увеличенного сечения АС 400/51 — главное отличие опоры 1У220-3 от конструкций серий 1У220-1 и 1У220-2. Применение провода сечением 400 мм² снижает активные потери и увеличивает пропускную способность линии, что актуально для нагруженных магистральных ВЛ 220 кВ с высокими рабочими токами. Расчётные механические нагрузки от более тяжёлого провода учтены при проектировании ствола и узлов крепления гирлянд.

Конструкция анкерно-угловая, одноцепная. Предназначена для установки на поворотах трассы и в анкерных точках одноцепных ВЛ 220 кВ. Именно здесь сосредоточены максимальные усилия тяжения провода, которые в сочетании с ветровыми нагрузками III района и гололёдностью I–IV формируют расчётный нагрузочный случай опоры. В отличие от промежуточных стоек анкерно-угловая конструкция рассчитывается на продольную несимметрию нагрузок.

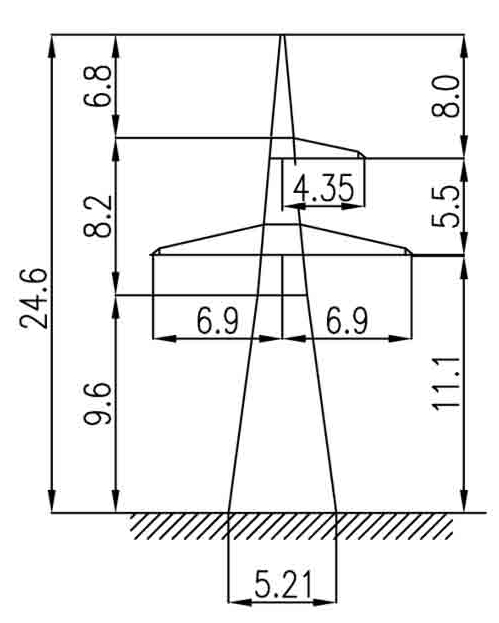

Общая высота — 24,6 м, высота траверсы — 11,1 м, ширина базы — 5,21 м. Это базовое исполнение серии 1У220-3 без надставок, наиболее лёгкое в ряду. Грозозащитный трос — С 70 (ТК-11.0), тросостойка одиночная. Болтовое соединение всех элементов конструкции обеспечивает удобство транспортировки и полевой сборки без применения сварки.

Масса без цинкового покрытия — 8 534 кг, с горячим цинкованием — 8 853 кг. По металлоёмкости опора сопоставима с аналогами серии 1У220-1, хотя рассчитана на более тяжёлый провод. Горячее цинкование обеспечивает долгосрочную защиту стали от атмосферной коррозии на всём протяжении нормативного срока службы воздушной линии.

Типовой проект 3.407.2-145.3 09КМ охватывает все одноцепные опоры серии 1У220-3 под провод АС 400/51. Применение типового ряда обеспечивает преемственность решений и взаимозаменяемость узлов при смешанной комплектации трассы опорами разных высотных исполнений одной серии. Расчёт прочности ствола и траверс выполнен с учётом нагрузок от провода АС 400/51 во всём нормативном диапазоне климатических условий, включая сочетание ветра и гололёда.
