Анкерно-угловая стальная опора ВЛ 220 кВ, марка 1У220-2Т+5. Высота 34,4 м, масса 14196 кг.
Типовой проект и рабочие чертежи: 3.407.2-145.3 05КМ
Надставка ствола +5 м в сочетании с тросостойкой для двух грозотросов определяет область применения опоры 1У220-2Т+5: двухцепные воздушные линии 220 кВ на участках с умеренным требованием к увеличению высоты подвески и повышенными требованиями к надёжности молниезащиты. Общая высота составляет 34,4 м, высота траверсы — 15,4 м. Такие параметры востребованы при прохождении трассы через зоны с небольшим превышением рельефа или повышенным снеговым покровом.
По конструктивному назначению — анкерно-угловая. Установка предусматривается в анкерных точках и на поворотах двухцепной трассы, где суммарное тяжение проводов обеих цепей и ветровые нагрузки III района образуют значительные горизонтальные усилия. Ширина базы 6,46 м обеспечивает расчётную устойчивость конструкции при гололёдности до IV района включительно. Болтовое соединение несущих элементов исключает необходимость сварки при монтаже.
Провод — АС 240/32 на каждой из цепей, грозозащитные тросы — С 70 (ТК-11.0) в количестве двух штук. Двухтросовая схема грозозащиты рекомендуется на трассах с высокой удельной плотностью грозовых разрядов и обеспечивает сниженный угол защиты по сравнению с однотросовыми решениями для двухцепных опор с широкими траверсами.
Масса по чертежу КМ без цинкового покрытия — 13 690 кг, с горячим цинкованием — 14 196 кг. Горячее цинкование формирует защитный слой, проникающий в поверхность стали на молекулярном уровне; такой тип покрытия значительно долговечнее лакокрасочных систем и не требует планового возобновления в процессе эксплуатации линии в любых нормируемых климатических условиях.
Типовой проект 3.407.2-145.3 05КМ объединяет все исполнения двухцепной серии 1У220-2. Переход между надставками и версиями с одной или двумя тросостойками осуществляется в рамках одного нормативного документа, что существенно упрощает рабочее проектирование и технико-экономическое обоснование выбора типоразмера. Совместимость с фундаментными решениями серии 1У220-2 сокращает затраты на проектирование оснований при смешанной комплектации трассы.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора 1У220-2Т+5 — анкерно-угловая, двухцепная, для воздушных линий электропередачи 220 кВ.

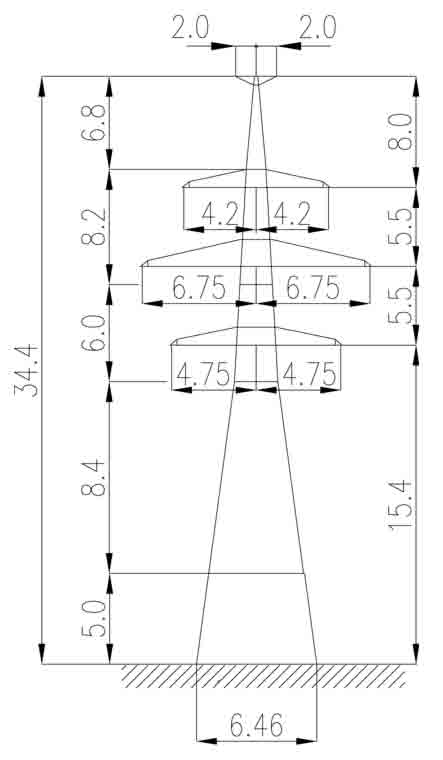

Полная высота — 34,4 м, отметка нижней траверсы — 15,4 м, размер основания — 6,46 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 13690 кг без покрытия и 14196 кг с горячим цинкованием. На цинковый слой приходится 506 кг.
Опора 1У220-2Т+5 выполняется по рабочим чертежам 3.407.2-145.3 05КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 240/32. Грозозащитные тросы — С 70 (ТК-11.0).
