Опора 1У220-2+10

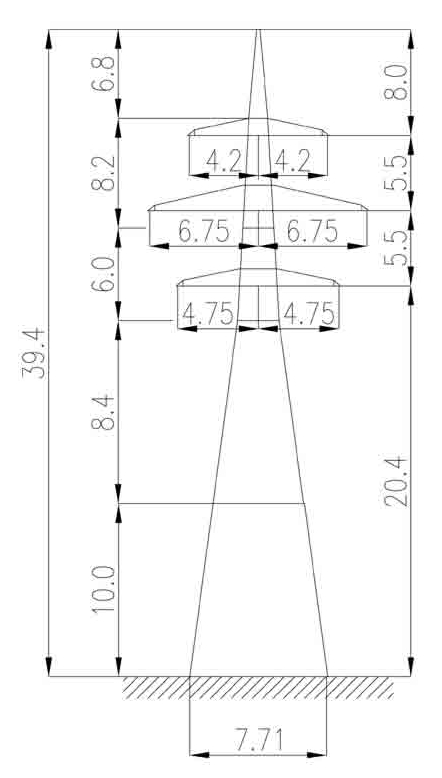

Высота 39,4 м позволяет опоре 1У220-2+10 обеспечивать нормативный габарит двухцепной линии 220 кВ там, где стандартного исполнения 1У220-2 недостаточно. Надставка ствола +10 м применяется при прохождении трассы через заболоченные пойменные участки, лесные массивы с высокими кронами или зоны глубокого снегового покрова. Высота траверсы при этом достигает 20,4 м над основанием.

Конструкция относится к анкерно-угловому типу и предназначена для двухцепных воздушных линий 220 кВ. На поворотах трассы опора воспринимает тяжение проводов обеих цепей, суммарную ветровую и вертикальную нагрузки. Это ставит более высокие требования к прочности ствола и фундаментам по сравнению с промежуточными конструкциями аналогичной высоты, что учтено в расчёте в соответствии с нормативными требованиями к ВЛ 220 кВ.

Ширина базы составляет 7,71 м — существенно шире, чем у базового исполнения 1У220-2 (5,21 м). Расширение основания необходимо для ограничения давления на фундамент при увеличении плеча нагрузки. Провод обеих цепей — АС 240/32, грозозащитный трос — С 70 (ТК-11.0). Расчётные условия: III ветровой район, гололёдность I–IV. Болтовые соединения элементов конструкции обеспечивают монтаж без сварочных операций на трассе.

Масса по чертежу КМ без цинкования — 15 731 кг, с горячим цинкованием — 16 316 кг. Прирост массы по сравнению с базовым исполнением 1У220-2 составляет около 5 300 кг, что отражает вклад надставки и усиления нижней части ствола. Горячее цинкование всей конструкции обеспечивает надёжную защиту от атмосферной коррозии на весь срок службы ВЛ.

Типовой проект 3.407.2-145.3 05КМ объединяет весь ряд двухцепных опор серии 1У220-2, включая исполнения с надставками. Единая нормативная база упрощает согласование проектной документации и совместную комплектацию линии опорами разных высотных исполнений в пределах одного анкерного участка.
