Опора 1У220-2+15

Масса с горячим цинкованием 20 152 кг и общая высота 44,4 м — характеристики наиболее тяжёлого и высокого исполнения в ряду двухцепных анкерно-угловых конструкций серии 1У220-2. Опора 1У220-2+15 применяется там, где трасса двухцепной ВЛ 220 кВ проходит через территории с ограниченным числом точек установки опор, требующие максимально возможного увеличения высоты: глубокие снежники, болота с плавучим торфяником, высокодревесные лесные массивы.

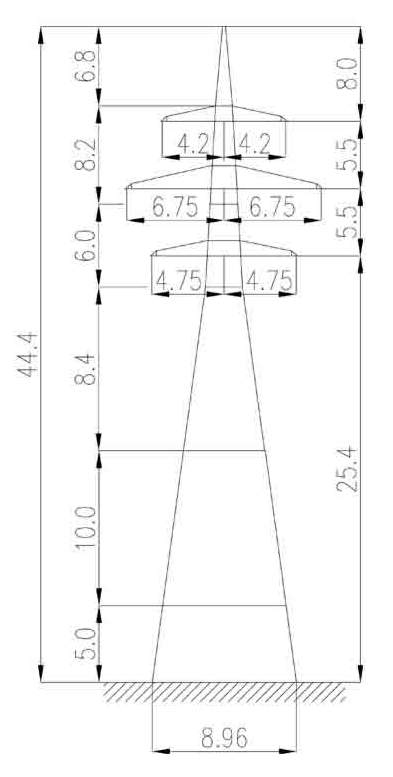

Конструктивно опора воспринимает на поворотах и в анкерных точках линии тяжение проводов обеих цепей одновременно с полным ветровым и гололёдным воздействием. Высота траверсы — 25,4 м, ширина базы — 8,96 м. Увеличенная база является конструктивным ответом на высокий опрокидывающий момент, возникающий при значительном удалении точек приложения нагрузки от уровня заделки фундамента.

Провод — АС 240/32, грозозащитный трос — С 70 (ТК-11). Тросостойка одиночная, расположена на вершине стойки. III ветровой район и диапазон гололёдности I–IV охватывают большинство климатических зон России, где строятся магистральные линии 220 кВ. Болтовые соединения всех несущих элементов позволяют при необходимости доставлять конструкцию к труднодоступным точкам трассы в разобранном виде.

Масса без цинкования — 19 426 кг; после горячего цинкования общий вес конструкции составляет 20 152 кг. Монтаж требует соответствующей грузоподъёмной техники и тщательного планирования логистики доставки. Горячее цинкование всего объёма металла обеспечивает долговременную коррозионную стойкость без необходимости возобновления защитного покрытия на протяжении всего нормативного срока службы ВЛ.

Типовой проект 3.407.2-145.3 05КМ охватывает весь типоразмерный ряд двухцепных конструкций серии 1У220-2 и предусматривает унификацию соединительных элементов, упрощающую ремонт и эксплуатацию двухцепных магистральных линий 220 кВ. При повреждении отдельных несущих элементов их замена возможна с использованием стандартного крепежа без переработки проектной документации.
