Опора 1У220-2Т+15

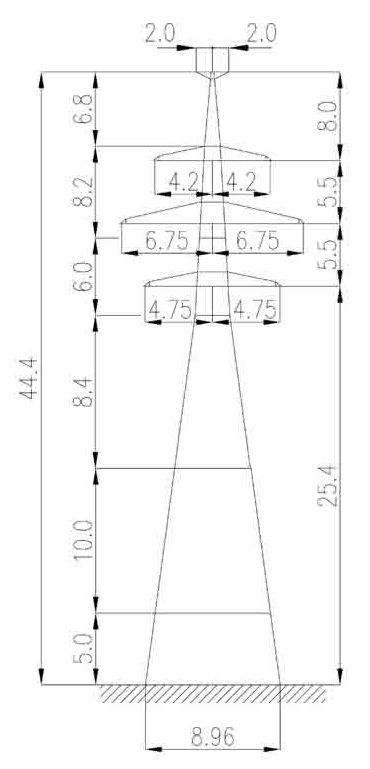

Опора 1У220-2Т+15 — исполнение с наибольшей высотой среди двухцепных анкерно-угловых конструкций с двойной тросовой защитой в серии 1У220-2Т. Общая высота 44,4 м и высота траверсы 25,4 м обеспечивают максимально возможный запас габарита при сохранении двухцепной компоновки на одной стойке. Применяется в анкерных секционных точках двухцепных ВЛ 220 кВ на участках трассы с требованием к максимальной высоте подвески.

Опора воспринимает на поворотах и в анкерных точках тяжение проводов обеих цепей одновременно с полным ветровым и гололёдным воздействием. Провод обеих цепей — АС 240/32, грозозащитные тросы — С 70 (ТК-11.0), два штуки. Тросостойка для двух тросов, помимо грозозащитной функции, конструктивно уравновешивает поперечную нагрузку от тросов на верхней части стойки.

Ширина базы 8,96 м — максимальная в ряду надставок серии 1У220-2Т. При высоте 44,4 м плечо ветровой нагрузки и опрокидывающий момент достигают наибольших значений в ряду, что диктует соответствующее расширение основания. Расчётные климатические условия: III ветровой район, гололёдность I–IV. Болтовое соединение элементов позволяет разделить опору на транспортабельные части и собирать её последовательно с наращиванием ствола.

Масса металлоконструкции без цинкования — 20 026 кг; с горячим цинкованием — 20 774 кг. Это наиболее тяжёлая конструкция в серии 1У220-2Т, что необходимо учитывать при проработке логистики доставки и выборе монтажной техники соответствующей грузоподъёмности. Горячее цинкование всей металлоконструкции обеспечивает долгосрочную коррозионную защиту без планового возобновления покрытия.

Входит в типовой проект 3.407.2-145.3 05КМ вместе с другими конструкциями серии 1У220-2. Единая техническая база ряда обеспечивает совместимость фундаментных закладных деталей и крепёжных элементов, что упрощает проектирование анкерных секций с разными высотными отметками опор. Нормативная унификация крепёжной номенклатуры сокращает количество позиций в ремонтном фонде линии.
