Анкерно-угловая стальная опора ВЛ 220 кВ, марка 1У220-2. Высота 29,4 м, масса 10980 кг.
Типовой проект и рабочие чертежи: 3.407.2-145.3 05КМ
Двухцепность — принципиальное отличие опоры 1У220-2 от одноцепных конструкций серии 1У220-1. На одной стойке размещаются две независимые цепи ВЛ 220 кВ, что позволяет повысить транспортную способность коридора электропередачи без удвоения числа опорных точек и объёма полосы отчуждения. Такое решение применяется в схемах выдачи мощности от крупных генерирующих объектов, где резервирование цепей обеспечивается двухцепной конструкцией.
Опора является анкерно-угловой: она воспринимает тяжение сразу двух комплектов проводов на поворотах трассы и в анкерных точках двухцепной линии. По сравнению с промежуточными стойками нагрузка на фундамент существенно выше, что учтено в ширине базы — 5,21 м при общей высоте 29,4 м и высоте траверсы 10,4 м.
Провод обеих цепей — АС 240/32, грозозащитный трос — С 70 (ТК-11.0). Тросостойка расположена на вершине стойки и обеспечивает грозозащиту обеих цепей. Расчётные климатические условия — III ветровой район и гололёдность I–IV — позволяют применять опору в широком географическом диапазоне. Болтовое соединение всех элементов решётки упрощает транспортировку россыпью и полевую сборку без применения сварки.
Масса металлоконструкции по чертежу КМ без цинка составляет 10 590 кг, с горячим цинкованием — 10 980 кг. Двухцепное исполнение закономерно тяжелее одноцепных аналогов сопоставимой высоты: расширенная траверсная зона и усиленный ствол обусловлены удвоенной нагрузкой от проводов. Горячее цинкование всего объёма металла обеспечивает коррозионную стойкость без периодического возобновления покрытия в течение всего нормативного срока службы линии.
Разработана по типовому проекту 3.407.2-145.3 05КМ, специально предназначенному для двухцепных конструкций серии 1У220-2. Единый нормативный документ обеспечивает унификацию узлов с другими опорами ряда и упрощает согласование проектной документации при строительстве двухцепных магистральных ВЛ 220 кВ. Стандартные монтажные узлы совместимы с типовой линейной арматурой и гирляндами подвески, применяемыми на линиях данного класса напряжения.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора 1У220-2 — анкерно-угловая, двухцепная, для воздушных линий электропередачи 220 кВ.

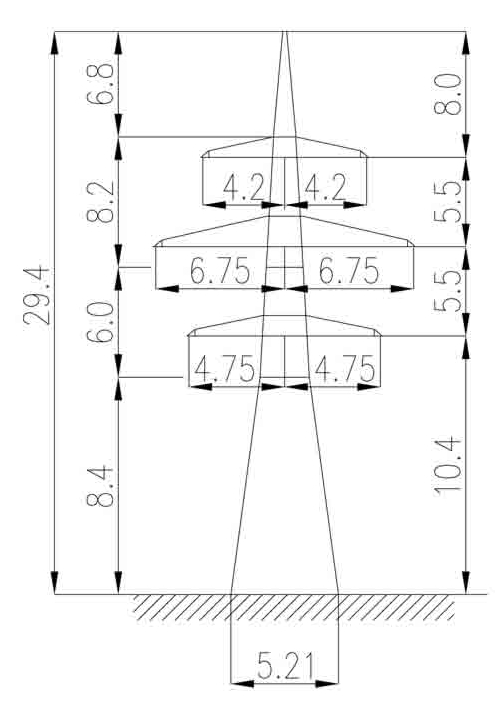

Полная высота — 29,4 м, отметка нижней траверсы — 10,4 м, размер основания — 5,21 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 10590 кг без покрытия и 10980 кг с горячим цинкованием. На цинковый слой приходится 390 кг.
Опора 1У220-2 выполняется по рабочим чертежам 3.407.2-145.3 05КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 240/32. Грозозащитные тросы — С 70 (ТК-11.0).
