Опора 1У220-2Т+10

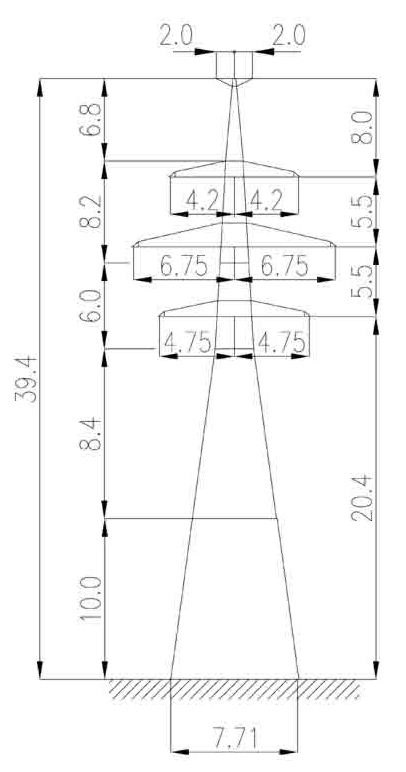

Повышенный габарит до земли и двухтросовая грозозащита — два ключевых инженерных параметра опоры 1У220-2Т+10. Общая высота конструкции составляет 39,4 м при высоте траверсы 20,4 м. Надставка ствола +10 м над базовым исполнением 1У220-2Т применяется при необходимости сохранить нормативные габариты двухцепной линии 220 кВ на участках со сложным рельефом, глубоким снеговым покровом или при обязательном повышении над инженерными сооружениями.

Конструкция анкерно-угловая, двухцепная. В анкерных точках и на поворотах трассы она воспринимает тяжение проводов обеих цепей в обоих направлениях одновременно. Провод — АС 240/32, грозозащитные тросы — С 70 (ТК-11.0) в количестве двух штук. Тросостойка для двух тросов формирует широкую зону грозозащиты, перекрывающую всю ширину двухцепной траверсы с обеими крайними фазами.

Ширина базы — 7,71 м; в сочетании с надставкой +10 м такое основание обеспечивает устойчивость к нагрузкам III ветрового района при гололёдности от I до IV. Увеличенная база по сравнению с исполнением без надставок отражает необходимость компенсировать возросший изгибающий момент у основания стойки. Болтовые соединения несущих элементов позволяют выполнять сборку без сварочного оборудования прямо на трассе.

Масса по чертежу КМ без цинкового покрытия — 16 331 кг, с горячим цинкованием — 16 938 кг. Это на 622 кг больше, чем у аналогичного исполнения без тросостойки для второго троса (1У220-2+10). Горячее цинкование является стандартным защитным покрытием для металлоконструкций ВЛ, обеспечивающим коррозионную стойкость на весь расчётный период эксплуатации линии.

Типовой проект 3.407.2-145.3 05КМ охватывает весь ряд двухцепных опор серии 1У220-2 с тросостойками обоих исполнений. Единая нормативная база упрощает подбор типоразмеров при проектировании и организацию ремонтного фонда для действующих магистральных линий 220 кВ. Совместимость крепёжных элементов с другими исполнениями ряда позволяет включать конструкцию в единую систему технического обслуживания линии.
