Опора 1У220-1Т+5

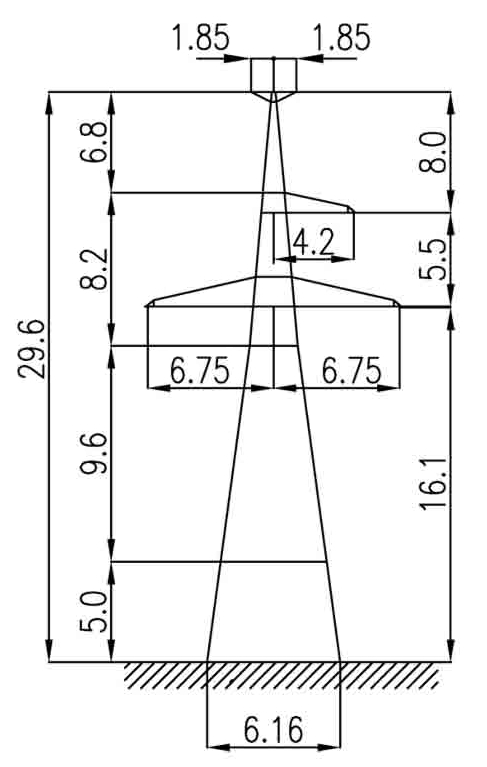

Типовой проект 3.407.2-145.3 01КМ включает несколько высотных модификаций опоры 1У220-1Т; исполнение с надставкой +5 м занимает промежуточное положение между базовым вариантом и удлинёнными версиями +10 и +15. Общая высота опоры 1У220-1Т+5 составляет 29,6 м, высота точки подвески траверсы — 16,1 м. Надставка применяется, когда стандартной высоты базового исполнения недостаточно для соблюдения нормативных габаритов, но более значительное увеличение нецелесообразно по условиям рельефа.

По функциональному назначению опора относится к анкерно-угловым: она устанавливается в анкерных точках одноцепных воздушных линий 220 кВ и на углах поворота трассы, воспринимая тяжение проводов по обоим направлениям одновременно с ветровыми и гололёдными нагрузками. Провод — АС 240/32, III ветровой район, гололёдность I–IV.

Тросостойка рассчитана на подвеску двух грозозащитных тросов С 70 (ТК-11.0). Схема с двумя тросами расширяет угол защиты и рекомендуется на трассах с высокой грозовой активностью или при повышенных требованиях к надёжности молниезащиты согласно техническому заданию на проектирование. Ширина базы 6,16 м обеспечивает необходимую устойчивость конструкции при заданных климатических расчётных нагрузках.

Масса металлоконструкции без цинкового покрытия — 9 481 кг, с горячим цинкованием — 9 834 кг. Разница в 353 кг соответствует массе цинкового слоя, защищающего сталь от атмосферной коррозии на весь период эксплуатации линии. Болтовое соединение всех несущих элементов исключает необходимость сварочного оборудования при монтаже и позволяет разбирать конструкцию при замене отдельных элементов после повреждений.

Входит в унифицированный ряд серии 1У220 первого типового проекта. Совместная комплектация с опорами 1У220-1Т базового исполнения и другими надставками серии позволяет гибко подбирать высотный профиль анкерных точек линии под конкретные инженерно-геодезические условия строительства на любом участке трассы. Унифицированные крепёжные элементы совместимы со всеми исполнениями серии 1У220-1 в пределах одного типового проекта, что исключает ошибки при комплектации.
