Анкерно-угловая стальная опора ВЛ 220 кВ, марка 1У220-1Т+15. Высота 39,6 м, масса 16400 кг.
Типовой проект и рабочие чертежи: 3.407.2-145.3 01КМ
Среди одноцепных анкерно-угловых опор серии 1У220-1Т исполнение +15 имеет наибольшую высоту: общая отметка достигает 39,6 м, высота траверсы — 26,1 м. Такие параметры обусловлены необходимостью обеспечить нормативный габарит провода над естественными и искусственными препятствиями при прохождении трассы ВЛ 220 кВ через участки со сложным рельефом: глубокие поймы, высокобортные дороги, заросшие лесные массивы.
Ширина базы 8,66 м — наибольшая в ряду надставок серии 1У220-1Т. Увеличенный размер основания обусловлен максимальным опрокидывающим моментом, возникающим при расчётной высоте и нагрузках III ветрового района. Конструктивно опора выполнена в виде пространственной стальной решётки с болтовыми соединениями: это обеспечивает возможность транспортировки элементов россыпью и монтажа без сварочных работ на трассе.
Опора оснащена тросостойкой для двух грозозащитных тросов С 70 (ТК-11.0). Двухтросовая схема защищает фазные провода АС 240/32 от прямых ударов молнии по всей ширине пролёта. Климатические условия проектирования охватывают III ветровой район и гололёдность I–IV, что делает конструкцию пригодной для большинства регионов применения магистральных линий 220 кВ — от центральных районов до Западной Сибири.
Масса по чертежу КМ без цинкования составляет 15 804 кг; с горячим цинкованием — 16 400 кг. При такой металлоёмкости монтаж требует грузоподъёмной техники соответствующего класса и тщательной организации логистики доставки элементов на трассу. Горячее цинкование всего объёма металлоконструкции обеспечивает многолетнюю коррозионную стойкость без дополнительного обслуживания покрытия в ходе эксплуатации линии.
Типовой проект 3.407.2-145.3 01КМ объединяет все исполнения ряда 1У220-1 и 1У220-1Т, гарантируя взаимозаменяемость крепёжных и соединительных элементов и существенно упрощая организацию ремонтного фонда на протяжённых магистральных линиях 220 кВ. Конструкция предусматривает замену повреждённых элементов без полного демонтажа опоры, что снижает время восстановительных работ при аварийных ситуациях.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора 1У220-1Т+15 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 220 кВ.

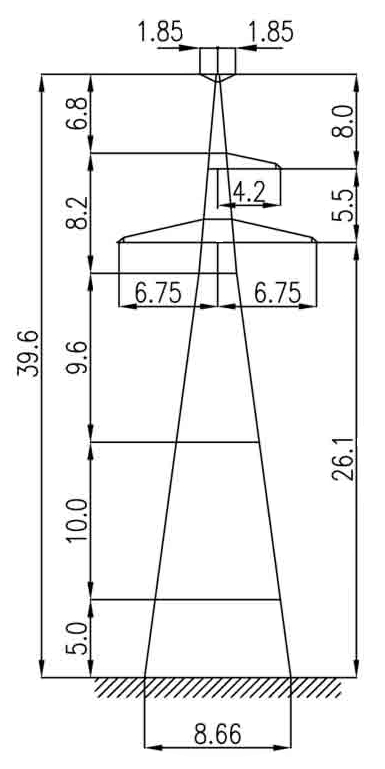

Полная высота — 39,6 м, отметка нижней траверсы — 26,1 м, размер основания — 8,66 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 15804 кг без покрытия и 16400 кг с горячим цинкованием. На цинковый слой приходится 596 кг.
Опора 1У220-1Т+15 выполняется по рабочим чертежам 3.407.2-145.3 01КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 240/32. Грозозащитные тросы — С 70 (ТК-11.0).
