Опора 1У220-1Т+10

III ветровой район и диапазон гололёдности I–IV — расчётный климатический базис опоры 1У220-1Т+10. Это анкерно-угловая одноцепная опора ЛЭП 220 кВ с надставкой ствола +10 м, обеспечивающей общую высоту 34,6 м. Применяется при прохождении трассы через зоны с повышенным снеговым покровом, заболоченные низины или через территории с требованиями к увеличенному габариту до земли.

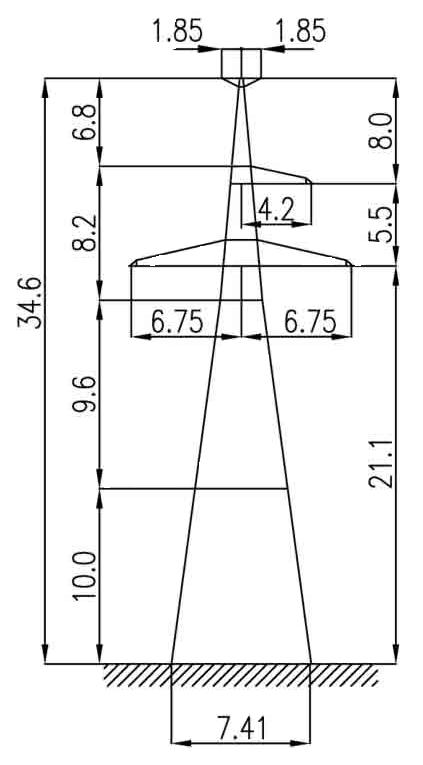

Высота траверсы составляет 21,1 м, ширина базы — 7,41 м. Увеличенная база по сравнению с исполнениями без надставок или с +5 м необходима для компенсации возросшего опрокидывающего момента при удалении точек приложения нагрузки от уровня заделки. Решётчатая стальная конструкция с болтовыми соединениями обеспечивает удобство полевой сборки и демонтажа.

Отличительная черта исполнения Т — тросостойка, рассчитанная на подвеску двух грозозащитных тросов С 70 (ТК-11.0). Двухтросовая схема обеспечивает более широкий угол защиты фазных проводов и рекомендуется для линий в районах с повышенной грозовой активностью или при повышенных требованиях надёжности молниезащиты. Провод марки АС 240/32 сохраняется во всём ряду серии 1У220 данного типового проекта.

Масса конструкции по чертежу КМ без цинка — 11 850 кг, с горячим цинкованием — 12 294 кг. Прирост массы по сравнению с 1У220-1Т составляет около 4 300 кг: плата за увеличение высоты на 10 м и сопутствующее усиление основания конструкции. Горячее цинкование обязательно для открытой эксплуатации: оно предотвращает коррозию стали в самых разных климатических условиях, исключая необходимость периодического восстановления покрытия.

Опора разработана в рамках типового проекта 3.407.2-145.3 01КМ и входит в унифицированный ряд конструкций серии 1У220. Проектировщик может выбрать нужный типоразмер из ряда +5/+10/+15 в пределах одного нормативного документа, упрощая согласование проектной документации. Стандартизованные узлы крепления гирлянд допускают применение типовой арматуры воздушных линий 220 кВ без дополнительных разработок.
