Опора У110-4Н+5

В сложном рельефе, где стандартная высота опоры оказывается недостаточной для соблюдения требуемого габарита до поверхности земли или пересекаемых объектов, применяется удлинённый вариант — опора У110-4Н+5. По сравнению с базовой модификацией У110-4Н эта конструкция включает дополнительную вставку высотой 5 м, увеличивающую общий габарит сооружения до 28,9 м.

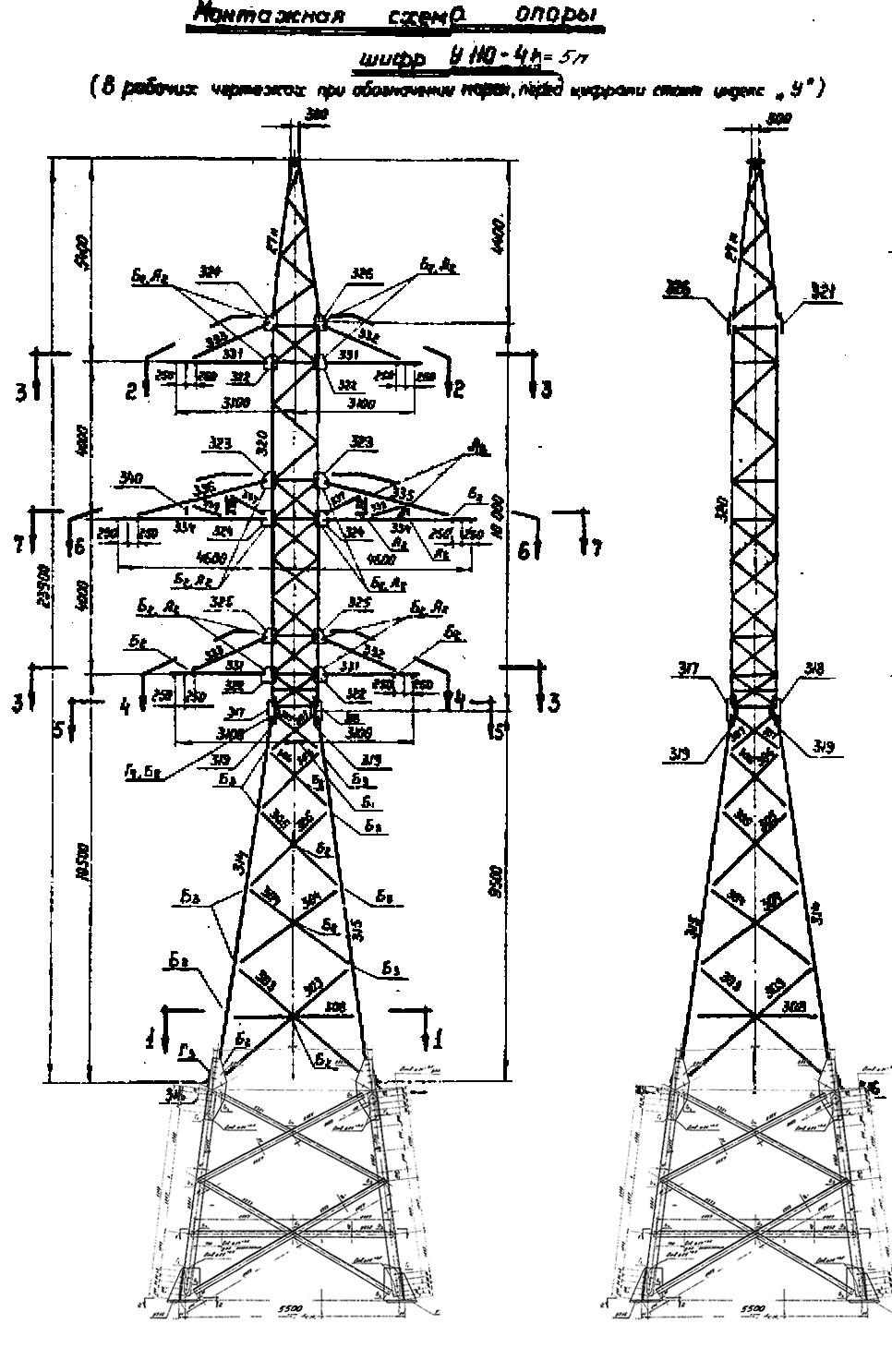

Опора относится к типу анкерно-угловых, предназначена для воздушных линий 110 кВ в двухцепном исполнении и выполнена по типовому проекту 5778тм-т4. Высота траверсы составляет 15,5 м, ширина базы — 5,5 м. Увеличенная ширина основания по сравнению с базовым вариантом обусловлена необходимостью обеспечить устойчивость более высокой конструкции, которая воспринимает больший опрокидывающий момент от ветровой нагрузки. Масса металлоконструкции по чертежу КМ: без горячего цинкования — 6018 кг, с цинковым покрытием — 6267 кг.

Анкерно-угловое исполнение накладывает жёсткие требования к расчёту узлов крепления гирлянд: при углах поворота трассы и на анкерных точках результирующее усилие от тяжения двух цепей проводов воспринимается траверсами и передаётся на стойку и фундаменты. Конструкция рассчитана на работу при одностороннем обрыве провода без потери несущей способности, что соответствует требованиям нормативных документов по проектированию ВЛ 110 кВ. Натяжные гирлянды изоляторов фиксируют провода жёстко, в отличие от поддерживающих гирлянд промежуточных опор.

Горячее цинкование всех стальных элементов обеспечивает защиту от коррозии на весь расчётный срок эксплуатации без периодической окраски. Монтаж осуществляется поэлементно с болтовым соединением секций согласно заводским чертежам КМД.

Применение удлинённой опоры У110-4Н+5 оправдано при пересечении автомобильных и железных дорог, судоходных рек и других объектов, где нормативный габарит приближения проводов к поверхности требует увеличенной высоты подвески. Проект 5778тм-т4 позволяет использовать обе модификации — базовую и с вставкой — в рамках одной линейки, что упрощает нормирование и снижает трудоёмкость проектирования. Единая серия обеспечивает совместимость узлов крепления и фурнитуры обоих вариантов.
