Опора У110-4Д+5

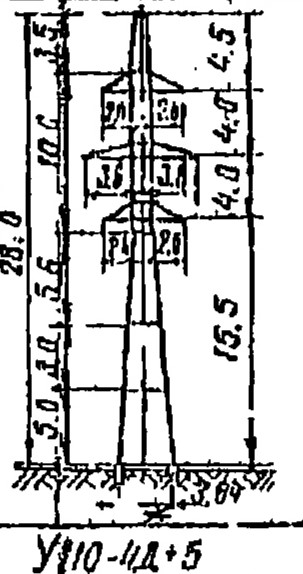

Удлинённая модификация У110-4Д с надставкой 5 м — опора У110-4Д+5 — обеспечивает общую высоту 28 м при высоте траверсы 15,5 м. Ширина основания в версии «+5» увеличена с 2,8 до 3,64 м: расширение базы компенсирует возросший опрокидывающий момент при большем плече горизонтальных нагрузок на стволе.

Конструкция является двухцепной анкерно-угловой опорой для ВЛ 110 кВ по типовому проекту 1731тм-т2. Провода — АС 120/19, грозозащитный трос — ТК-9,1. Анкерно-угловое исполнение обеспечивает восприятие тяговых нагрузок обеих цепей с двух сторон и горизонтальных составляющих при угловом расположении опоры в плане трассы. На линейных анкерных позициях опора воспринимает усилие одностороннего обрыва провода, исключая цепную реакцию падения смежных опор.

Масса металлоконструкции по чертежу КМ — 5770 кг без покрытия и 5995 кг с горячеоцинкованным слоем. Разница в 225 кг — масса цинкового покрытия, нанесённого методом горячего погружения. Такой метод гарантирует адгезию покрытия на всём сроке службы опоры без отслаивания, в том числе при циклических температурных деформациях металла.

Двухцепная компоновка У110-4Д+5 позволяет объединить в одной металлоконструкции две независимые цепи питания, обеспечивая возможность резервирования при отключении одной из них. Это особенно ценно на линиях, запитывающих ответственных потребителей без быстрого переключения на альтернативный источник.

Конструктивная документация на У110-4Д+5 разработана в составе типового проекта 1731тм-т2 и включает рабочие чертежи КМ, сводную спецификацию элементов и инструкцию по монтажу. Болтовой монтаж из заводских элементов позволяет вести сборку без стационарного электроснабжения на трассе. Опора применяется на ВЛ 110 кВ в точках, требующих увеличенного габарита при сохранении компактной ширины основания подсемейства «Д». Наличие типового проекта 1731тм-т2 исключает необходимость разработки индивидуальной проектной документации на опору У110-4Д+5 при строительстве ВЛ 110 кВ в условиях, соответствующих параметрам этого проекта.
