Опора У110-4

Двухцепная анкерно-угловая опора У110-4 является частью обширной серии для ВЛ 110 и 150 кВ по типовому проекту 3.407-68/73.10 (3078тм-т10). По сравнению с У110-2 она допускает подвеску более широкой линейки проводов — АС 95, АС 120 и АС 150 — что расширяет область применения при различных схемах электроснабжения и сечениях токоведущей части.

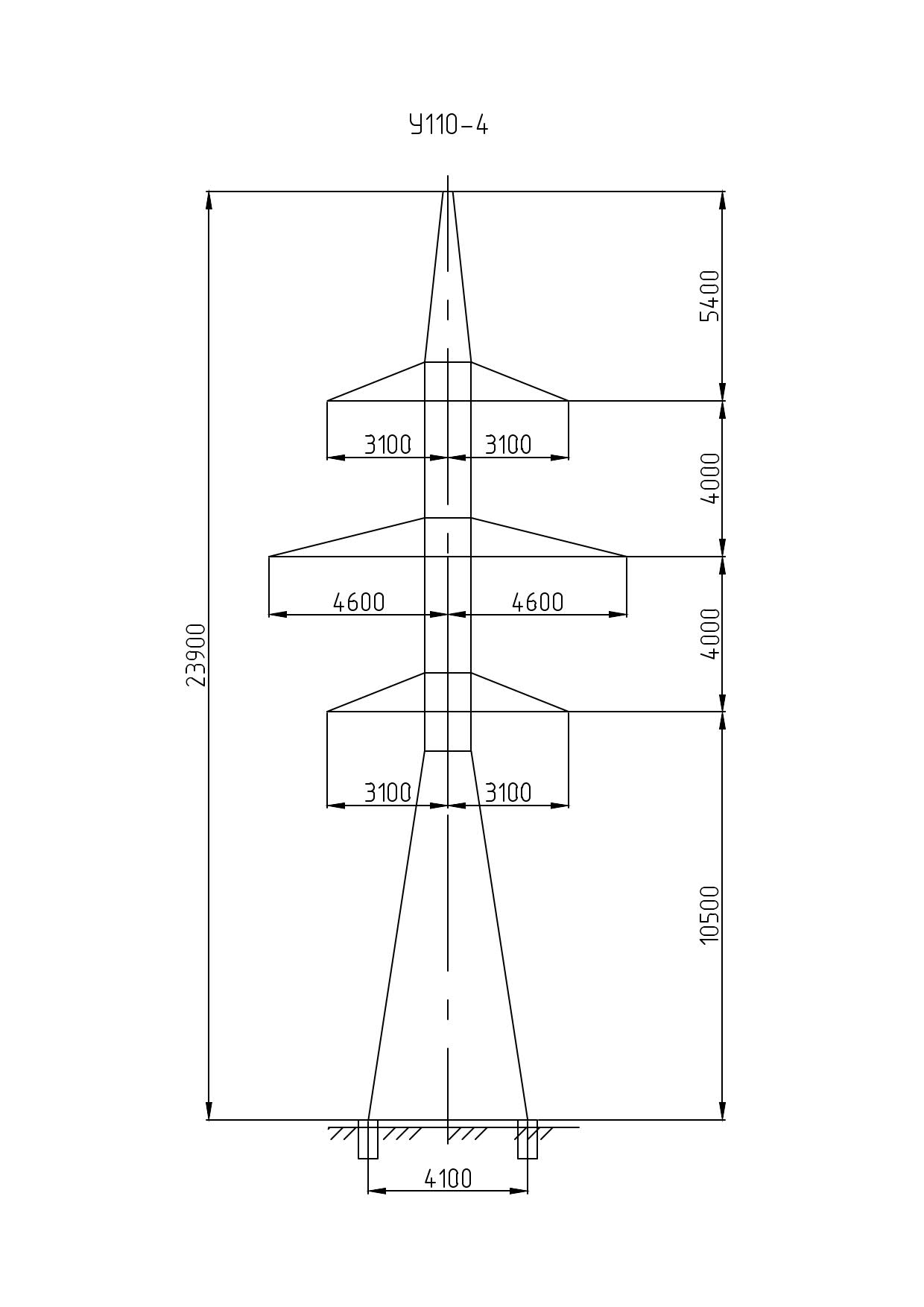

Конструкция имеет общую высоту 23,9 м, высоту траверсы 10,5 м и ширину основания 4,1 м. На анкерно-угловых позициях опора воспринимает суммарные тяговые усилия обеих цепей от двух смежных пролётов, ветровую нагрузку и вертикальное давление от веса проводов с гололёдными отложениями. Натяжные гирлянды изоляторов фиксируют провода и исключают цепное падение при аварийном обрыве.

Грозозащитный трос С 50 (ТК-9.1) подвешивается к тросостойке в верхней части ствола, обеспечивая нормативный угол защиты от прямых ударов молнии для обеих цепей одновременно. Климатическое исполнение: ветровой район III, гололёдные районы I–IV — широкое покрытие природно-климатических зон.

Масса металлоконструкции по чертежу КМ — 5265 кг без цинка и 5468 кг с горячеоцинкованным покрытием. Горячее цинкование защищает стальные элементы от коррозии в разнообразных климатических условиях, включая районы с повышенной влажностью и агрессивной промышленной атмосферой, на протяжении всего нормативного срока службы.

В пределах ВЛ двухцепное анкерно-угловое решение У110-4 обеспечивает несколько функций одновременно: фиксирует натяжение проводов, воспринимает угловую нагрузку от поворота трассы и служит опорным узлом для анкерной секции. Это снижает суммарное число типов конструкций на линии и упрощает складскую логистику при строительстве. Монтаж производится болтовым способом из заводских элементов. Металлоконструкция опоры У110-4 изготавливается из конструкционной стали с нормируемым пределом текучести. Горячеоцинкованное покрытие элементов защищает сталь от коррозии на нормативный срок службы без промежуточных ремонтных работ по восстановлению покрытия, что минимизирует эксплуатационные расходы на протяжении жизненного цикла линии.
