Опора У110-1+5

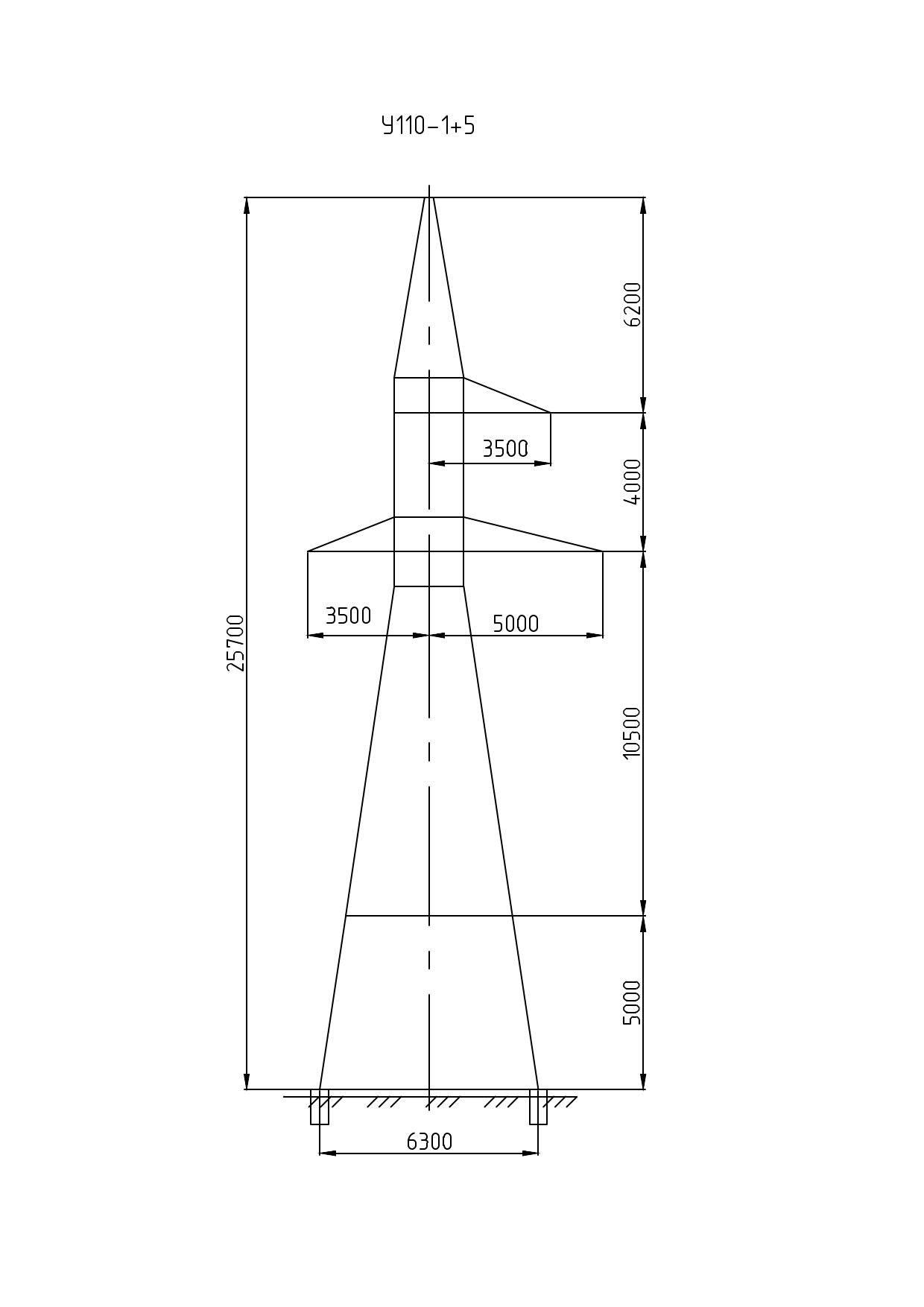

Опора У110-1+5 входит в серию анкерно-угловых конструкций для одноцепных воздушных линий 110 и 150 кВ по типовому проекту 3.407-68/73.10 (3078тм-т10). Надставка ствола на 5 м к базовому варианту У110-1 увеличивает общую высоту до 25,7 м при уровне траверсы 15,5 м — это первый шаг в линейке высотных модификаций серии.

Ширина базы — 6,3 м, что ощутимо шире, чем у базовой У110-1 (4,8 м). С ростом высоты ствола возрастает опрокидывающий момент от ветровых нагрузок, и уширение основания компенсирует этот эффект. Масса металлоконструкции без цинкового покрытия — 6 718 кг, с горячим цинкованием — 6 980 кг. Прирост по сравнению с базовым У110-1 (5 040 / 5 235 кг) составляет около 33%, что соответствует добавленной надставке ствола с усиленным основанием.

Конструкция рассчитана на провода марок АС 150 и АСО 240, применяемые на одноцепных ВЛ данного класса напряжения. Грозозащитный трос — С 50 (ТК-9.1). Крепление троса осуществляется через тросостойку, конструктивно включённую в состав опоры и обеспечивающую нормируемый угол молниезащиты над проводами.

Область климатического применения — III ветровой район с диапазоном гололёдности I–IV. Включение IV района гололёдности означает, что опора проверена на расчётные нагрузки от тяжёлых гололёдных отложений, характерных для некоторых горных и приморских районов страны.

Как анкерно-угловая, опора У110-1+5 воспринимает продольные тяжения проводов, равнодействующую тяжений при угловых поворотах трассы, а также горизонтальные ветровые и вертикальные гравитационные нагрузки. Горячее цинкование элементов надёжно защищает металл от коррозии. Конструкция поставляется разборной для монтажа в полевых условиях трассы с применением грузоподъёмной техники и применяется совместно с другими конструкциями проекта 3.407-68/73.10 при проектировании ВЛ 110–150 кВ с учётом требований ПУЭ.
