Анкерно-угловая стальная опора ВЛ 110 кВ, марка У110-4Д. Высота 23 м, масса 4832 кг.
Типовой проект и рабочие чертежи: 1731тм-т2
Двухцепная анкерно-угловая опора У110-4Д для ВЛ 110 кВ выполнена по типовому проекту 1731тм-т2 в компактном исполнении с шириной базы 2,8 м. Это наименьшая ширина основания среди двухцепных опор данного проекта — конструкция устанавливается там, где стеснённые условия площадки ограничивают поперечный размер фундамента: на поворотах трассы с узкой полосой отвода, в пределах действующих коридоров и смежных охранных зон.
Общая высота опоры — 23 м, высота траверсы — 10,5 м. Двухцепное исполнение предполагает подвеску шести фазных проводов АС 120/19 — по три на каждую цепь — и грозозащитного троса ТК-9,1. На анкерно-угловых позициях конструкция воспринимает суммарные тяговые усилия обеих цепей, передавая их равнодействующую через стальной ствол в фундамент и далее в грунт.
Масса металлоконструкции по чертежу КМ составляет 4651 кг без цинка и 4832 кг с горячеоцинкованным покрытием. При двухцепном исполнении конструкция остаётся достаточно лёгкой для поэлементной доставки на участки трассы с ограниченным подъездом, что снижает транспортные расходы при строительстве в труднодоступных районах.
Типовой проект 1731тм-т2 регламентирует расчётные нагрузки, допустимые углы поворота трассы и сечения применяемых проводов. При выборе У110-4Д для конкретного проекта ВЛ необходимо убедиться, что все нагрузочные параметры не превышают предельных значений типового проекта. Горячее цинкование обеспечивает долгосрочную антикоррозионную защиту без дополнительного обслуживания.
Характеристика несущей способности У110-4Д определяется проектом 1731тм-т2 с разбивкой по режимам нагружения: нормальный эксплуатационный, аварийный обрыв провода и монтажный. Все режимы подтверждены расчётами в составе типового проекта, избавляя проектировщика от необходимости индивидуального расчёта конструкции. В составе типового проекта 1731тм-т2 для опоры У110-4Д предусмотрена вся необходимая рабочая документация, включая чертежи КМ, спецификации и нормативно обоснованные расчёты. Это позволяет применять конструкцию в проектах ВЛ 110 кВ без разработки индивидуальной технической документации на опору.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У110-4Д — анкерно-угловая, двухцепная, для воздушных линий электропередачи 110 кВ.

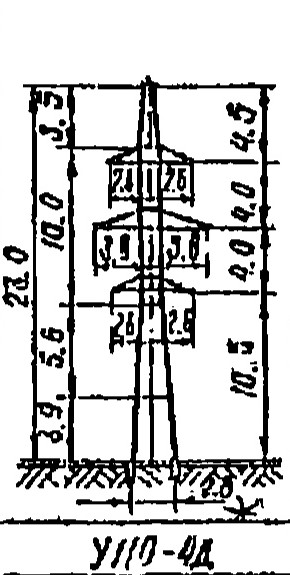

Полная высота — 23 м, отметка нижней траверсы — 10,5 м, размер основания — 2,8 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 4651 кг без покрытия и 4832 кг с горячим цинкованием. На цинковый слой приходится 181 кг.
Опора У110-4Д выполняется по рабочим чертежам 1731тм-т2. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 120/19. Грозозащитные тросы — ТК-9,1.
