Опора У110-1

Опора У110-1 — базовый вариант одноцепных анкерно-угловых конструкций для воздушных линий 110 и 150 кВ по типовому проекту 3.407-68/73.10 (3078тм-т10). Область применения — III ветровой район при диапазоне гололёдности I–IV, что охватывает большинство эксплуатационных условий на территории страны.

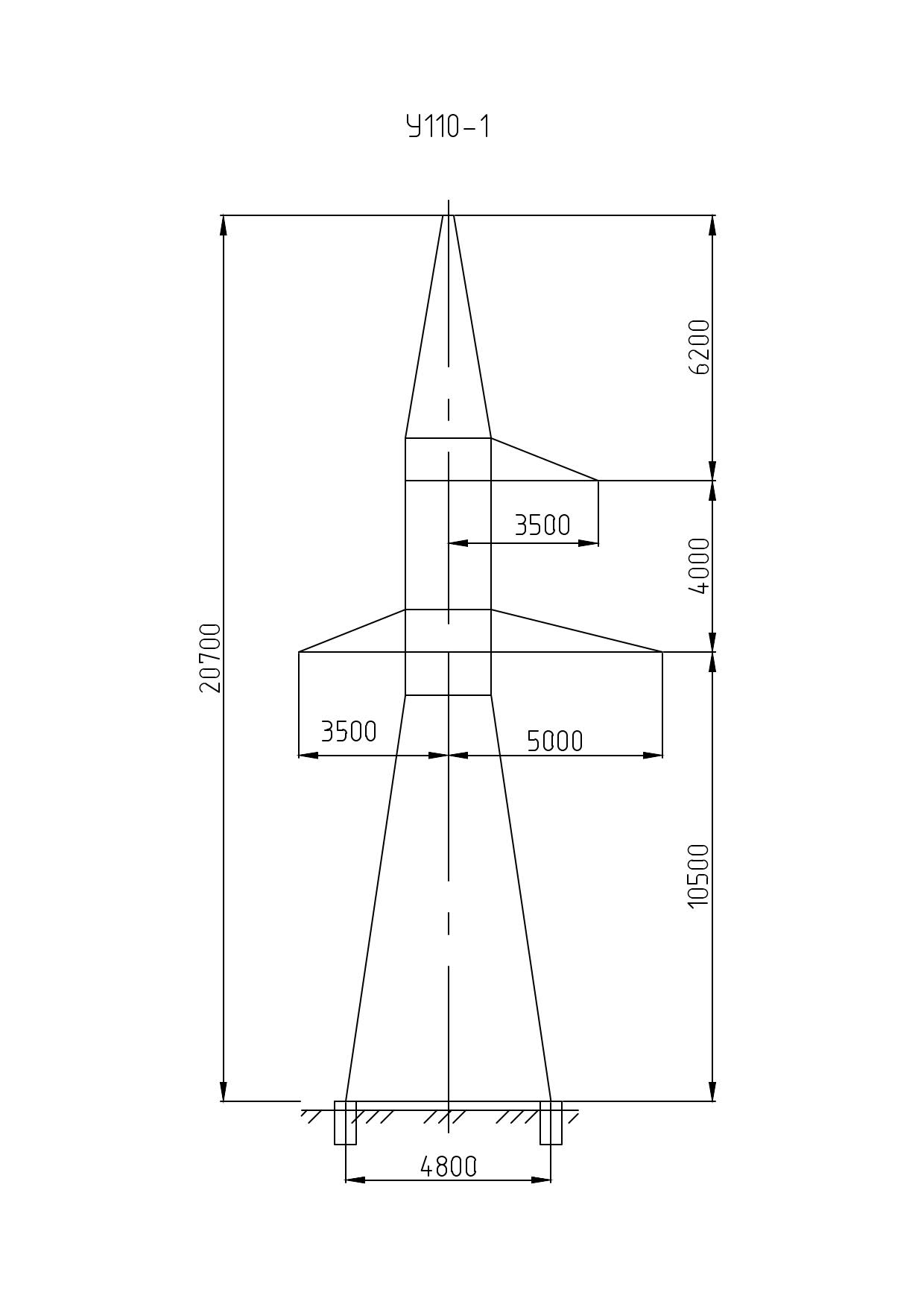

Общая высота конструкции — 20,7 м, уровень траверсы — 10,5 м, ширина базы — 4,8 м. Масса металлоконструкции без цинкового покрытия — 5 040 кг, с горячим цинкованием — 5 235 кг. По сравнению с опорами ВЛ 500 кВ конструкция значительно легче: класс напряжения 110–150 кВ допускает иные требования к изоляционным расстояниям и размерам траверс.

Опора рассчитана на провода марок АС 150 и АСО 240, характерные для одноцепных ВЛ данного класса напряжения. В качестве грозозащитного троса применяется С 50 (ТК-9.1). Конструктивная особенность — наличие тросостойки: она крепится над верхней фазной траверсой и выносит точку подвеса грозозащитного троса выше уровня проводов, обеспечивая нормируемый угол молниезащиты линии.

Анкерно-угловая опора У110-1 воспринимает продольные тяжения проводов с обеих сторон от точки установки, а также горизонтальные нагрузки от ветра и гололёда и вертикальные нагрузки от веса проводов и гирлянд. Натяжные гирлянды изоляторов жёстко фиксируют провода в точке подвеса, что принципиально отличает данный тип от промежуточных опор с поддерживающими гирляндами.

Горячее цинкование всех стальных элементов обеспечивает долгосрочную антикоррозийную защиту. Конструкция поставляется разборной; болтовые соединения позволяют монтировать опору стандартной грузоподъёмной техникой. Типовой проект 3.407-68/73.10 включает ряд высотных модификаций данной анкерно-угловой опоры с надставками ствола, что позволяет гибко адаптировать конструктивные решения к условиям трассы ВЛ 110–150 кВ. Опора У110-1 является базовым элементом системы конструкций проекта 3.407-68/73.10 и применяется как на анкерных точках трассы, так и при нулевом угле поворота — в роли чисто анкерной.
