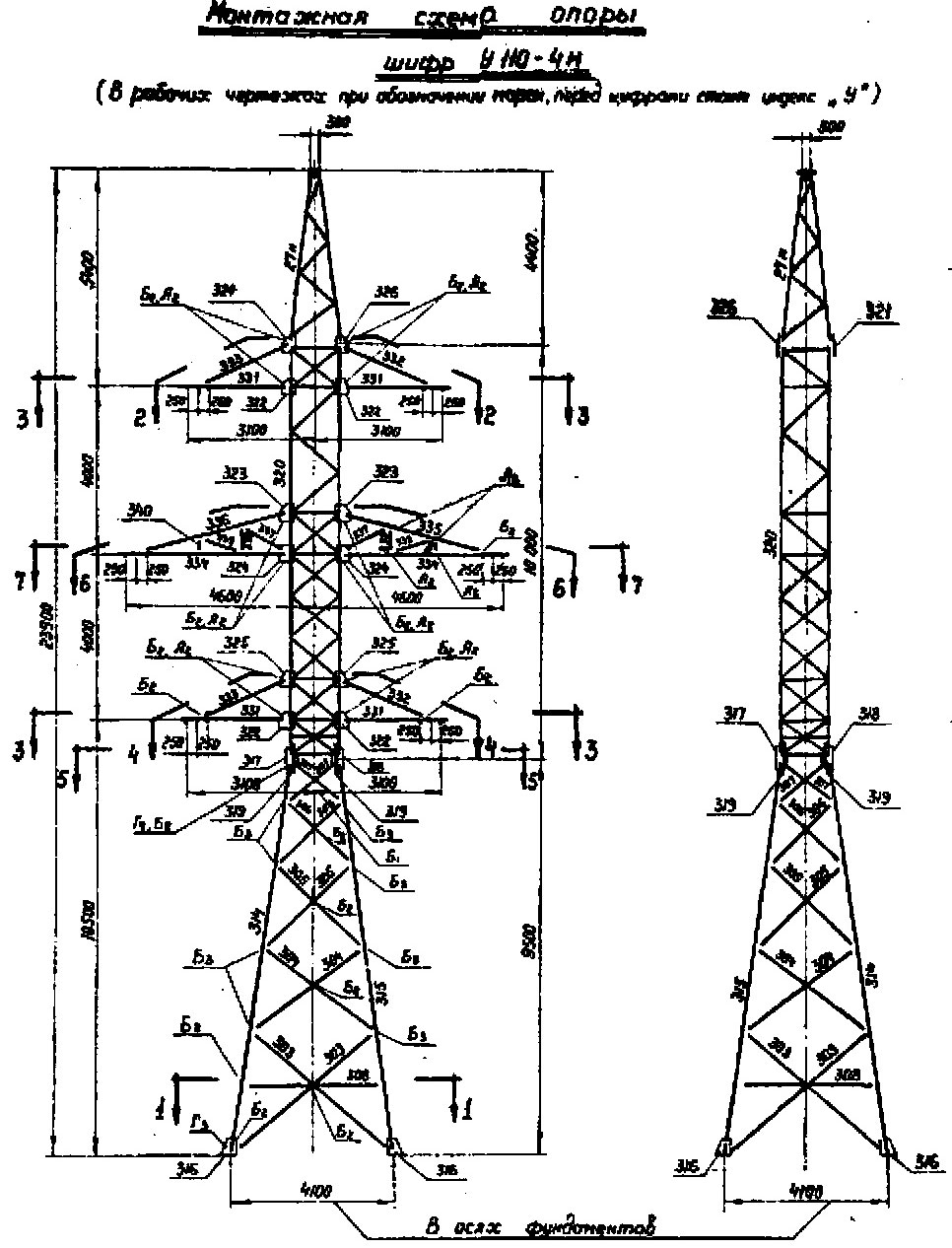

Опора У110-4Н

Стальная двухцепная анкерно-угловая опора У110-4Н предназначена для воздушных линий электропередачи напряжением 110 кВ. Конструкция разработана в рамках типового проекта 5778тм-т4 и рассчитана на установку в местах изменения направления трассы, а также на анкерных секциях линии, где необходимо воспринимать горизонтальные усилия от тяжения проводов.

Общая высота опоры составляет 23,9 м, высота точки крепления верхней траверсы — 10,5 м от уровня земли. Ширина базы в плане — 4,1 м, что обеспечивает устойчивость конструкции при нормативных ветровых нагрузках. Масса металлоконструкции по чертежу КМ без антикоррозионного покрытия составляет 4674 кг, с нанесением горячего цинкования — 4867 кг.

Двухцепное исполнение позволяет подвешивать два независимых комплекта проводов на одной опоре, что снижает общую протяжённость трассы и сокращает полосу отвода под линию. Анкерно-угловое назначение определяет повышенные требования к жёсткости конструкции: стойка и раскосы рассчитаны на суммарное тяжение обоих цепей при наихудшем сочетании нагрузок — одностороннее тяжение, ветер поперёк линии, нагрузка от гололёда. Узлы крепления натяжных гирлянд проектируются с учётом возможного обрыва провода в одном из смежных пролётов без потери несущей способности конструкции.

Горячее цинкование всех элементов обеспечивает долгосрочную защиту металла от атмосферной коррозии без дополнительного обслуживания на протяжении всего нормативного срока службы опоры. Конструкция поставляется в виде отдельных элементов, транспортируемых к месту монтажа, и собирается на строительной площадке болтовым соединением в соответствии с заводскими деталировочными чертежами. Полевая сварка не требуется, что ускоряет производство строительно-монтажных работ.

Опора У110-4Н применяется в составе воздушных линий 110 кВ при строительстве новых объектов энергосистемы, а также при реконструкции действующих линий, когда требуется замена устаревших опор на современные изделия с подтверждёнными расчётными характеристиками. Типовой проект 5778тм-т4 входит в реестр нормативно-технической документации и принимается проектировщиками в составе рабочей документации без дополнительной экспертизы несущей способности. Фундаментный комплекс проектируется индивидуально на основании данных геотехнических изысканий по конкретной площадке.
