Опора У110-4+5

Версия с надставкой 5 м — опора У110-4+5 — отличается от базовой У110-4 увеличенной общей высотой: 28,9 м против 23,9 м. Этот дополнительный метраж позволяет выдержать нормативное расстояние от провода до пересекаемых объектов на участках с повышенными требованиями к вертикальному габариту.

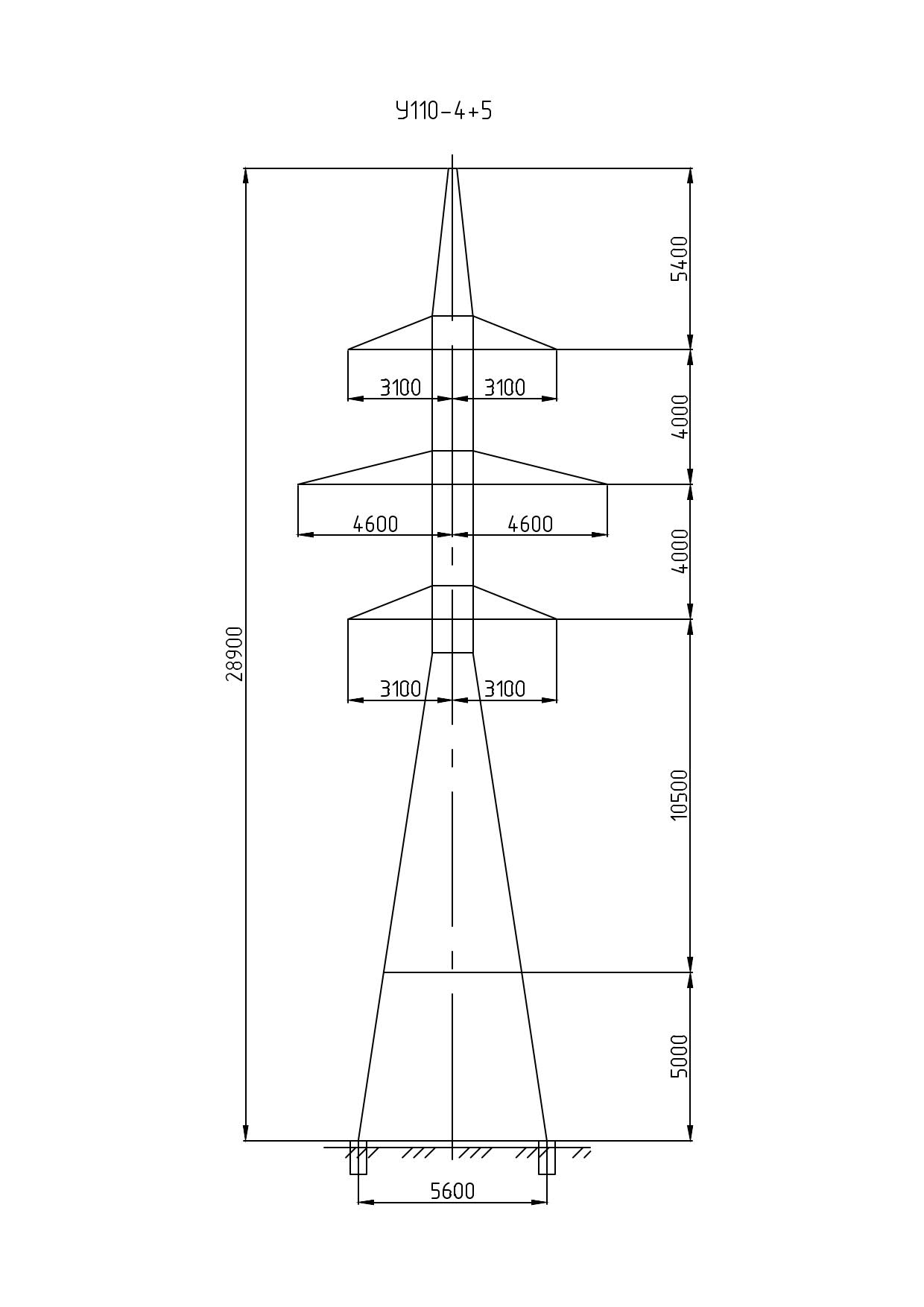

Конструкция является двухцепной анкерно-угловой опорой для ВЛ 110 и 150 кВ, разработана по типовому проекту 3.407-68/73.10 (3078тм-т10). Высота траверсы — 15,5 м, ширина основания — 5,6 м. Увеличение базы с 4,1 м у У110-4 до 5,6 м при надставке 5 м обусловлено ростом изгибающего момента у основания от ветровых и тяговых горизонтальных сил. Для подвески применяются провода АС 95, АС 120 и АС 150; грозозащитный трос С 50 (ТК-9.1) крепится на тросостойке.

Климатическое исполнение охватывает ветровой район III и гололёдные районы I–IV. Широкий охват климатических зон делает У110-4+5 применимой в разнообразных регионах страны без необходимости индивидуальной доработки конструкции.

Масса металлоконструкции по чертежу КМ — 6625 кг без цинкового покрытия и 6883 кг с горячим цинком. Горячее цинкование, выполненное заводским способом, обеспечивает равномерную толщину защитного слоя на всех поверхностях стальных элементов. Болтовой монтаж из унифицированных частей позволяет собирать опору непосредственно на трассе без сварки.

Опора У110-4+5 с горячеоцинкованным покрытием поставляется с заводскими документами на металлоконструкцию. При проектировании ВЛ 110–150 кВ она включается в пикетаж на анкерно-угловых позициях, где базовой У110-4 не хватает высоты. Универсальный набор допустимых проводов — АС 95–150 — обеспечивает гибкость при изменении электрических параметров проектируемой линии. Монтаж опоры У110-4+5 выполняется с применением нормируемого натяжения болтовых соединений. Уровень затяжки крепежа фиксируется в исполнительной документации, что обеспечивает жёсткость конструкции и исключает самораскручивание болтов при динамических вибрационных нагрузках в процессе эксплуатации.
