Опора У110-3

Одноцепная анкерно-угловая опора У110-3 предназначена для воздушных линий 110 и 150 кВ на участках, требующих анкерного или углового закрепления проводов. В отличие от промежуточных опор, которые воспринимают лишь вертикальные и ветровые нагрузки, У110-3 рассчитана на полное тяжение проводов со стороны одного или обоих примыкающих пролётов — гирлянды здесь натяжные, а не поддерживающие.

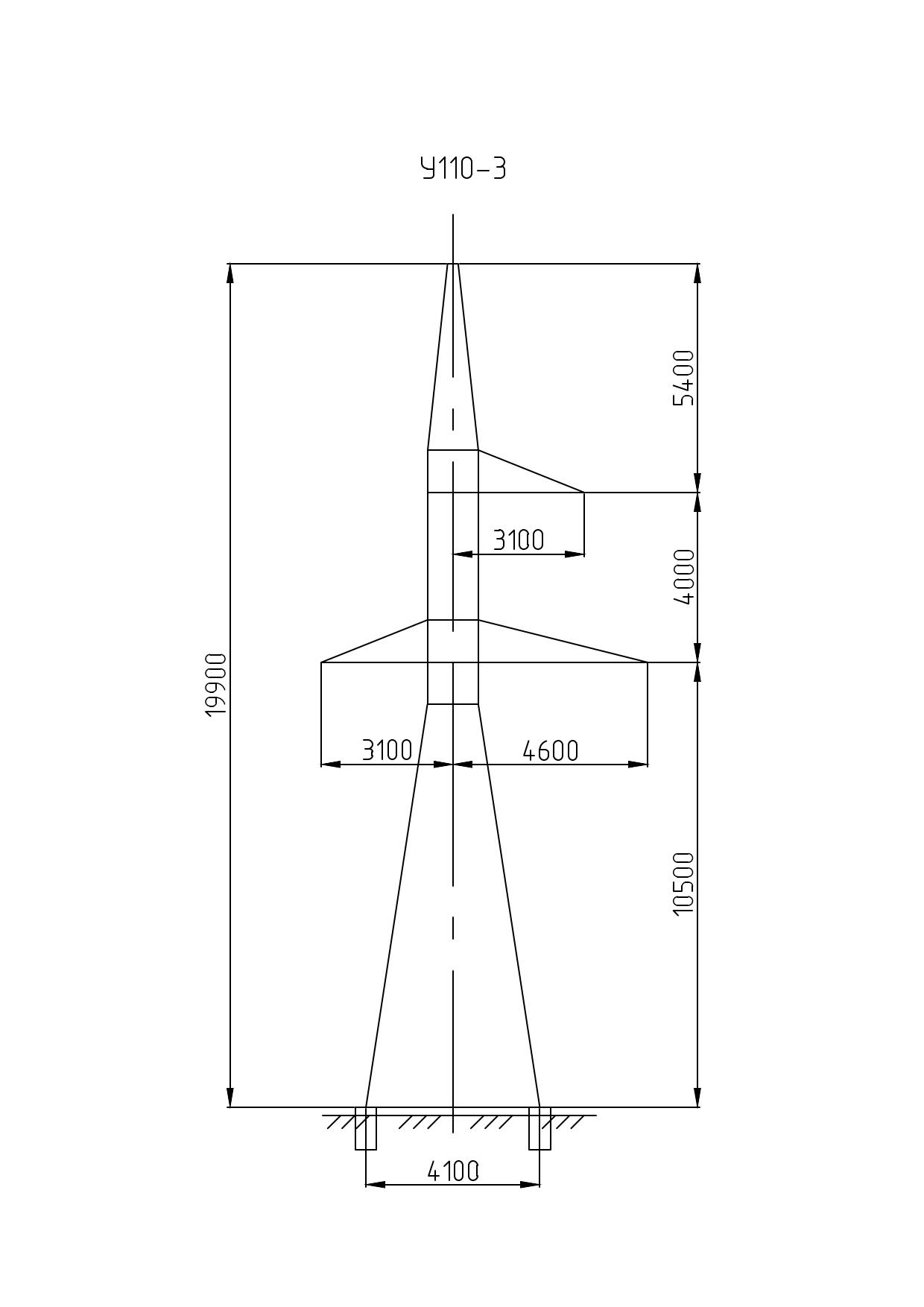

Конструкция разработана по типовому проекту 3.407-68/73.10 (3078тм-т10). Общая высота — 19,9 м, высота траверсы — 10,5 м, ширина базы — 4,1 м. Три провода одной цепи — АС 95, АС 120 или АС 150 в зависимости от сечения по проекту — подвешиваются на натяжных гирляндах. Грозозащитный трос С 50 (ТК-9.1) монтируется на тросостойке, обеспечивая нормативный угол защиты от прямых ударов молнии.

Расчётные климатические условия охватывают ветровой район III и гололёдные районы с I по IV включительно. Такой диапазон делает опору применимой в большинстве регионов России — от степных зон с высокими скоростями ветра до предгорий с интенсивным гололедообразованием на проводах и тросе.

Масса металлоконструкции по чертежу КМ составляет 3248 кг без покрытия и 3375 кг с горячим цинком. Относительно небольшая масса одноцепной конструкции облегчает доставку элементов на удалённые участки трассы и снижает требования к грузоподъёмности монтажного механизма. Горячее цинкование защищает сталь от атмосферной коррозии без дополнительного обслуживания.

В типовом проекте ВЛ опора У110-3 делит линию на анкерные секции, длина которых определяется допустимым числом промежуточных пролётов. Установка анкерно-угловых опор через нормированные интервалы — обязательное требование к строительству высоковольтных линий для обеспечения эксплуатационной надёжности. Болтовой монтаж из унифицированных элементов ускоряет возведение конструкции на трассе. Типовой проект 3.407-68/73.10 подтверждает соответствие конструкции нормативным требованиям к ВЛ 110 и 150 кВ и допускает применение опоры без дополнительных индивидуальных расчётов.
