Опора У110-1В+5

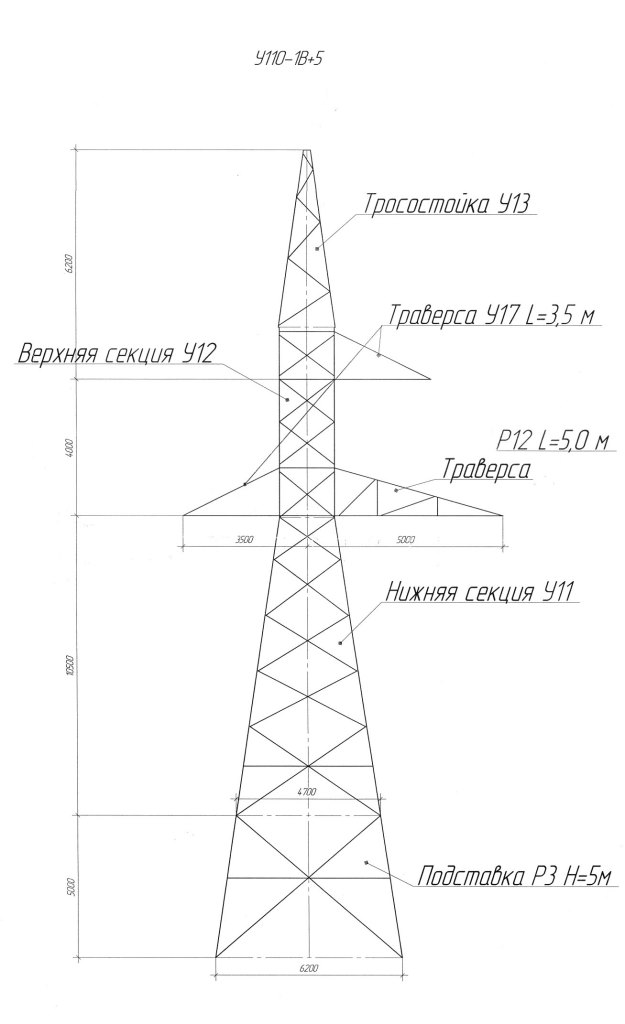

Опора У110-1В+5 применяется на одноцепных воздушных линиях электропередачи напряжением 110 кВ в угловых и анкерных точках трассы, где стандартный базовый габарит конструкции недостаточен и требуется надставка 5 метров. Общая высота составляет 25,7 м, высота крепления траверсы — 15,5 м, ширина базы — 6,2 м. Масса металлоконструкции без горячего цинкования — 6 825 кг, с цинкованием — 7 091 кг.

Увеличение высоты на 5 метров относительно базовой У110-1В влечёт пропорциональный прирост массы и расширение ширины базы — с 4,7 до 6,2 м — для сохранения нормируемых показателей устойчивости. Именно управляемое расширение опорного контура является конструктивным ответом на рост изгибающего момента при увеличении плеча нагрузки: каждый метр дополнительной высоты требует соответствующего увеличения базы.

В практике трассировки ВЛ 110 кВ надставка «+5» применяется там, где трасса пересекает объекты с умеренными требованиями к вертикальному габариту: полевые дороги, небольшие водотоки, пересечения с воздушными линиями связи и низшего напряжения. Типовой проект 3078тм-125а предусматривает данную модификацию как стандартное решение, избегая при этом избыточного завышения габарита, характерного для надставок «+9» и «+14». Применение минимально необходимой надставки снижает металлоёмкость конструкции.

Функционально У110-1В+5 остаётся анкерно-угловой опорой с полным восприятием продольного тяжения проводов. Узлы крепления натяжных гирлянд изоляторов рассчитаны на нормативные нагрузки одноцепных ВЛ 110 кВ. Горячее цинкование обеспечивает долгий срок службы без промежуточных антикоррозийных работ. Одноцепная компоновка с траверсой на высоте 15,5 м формирует рациональный поперечный профиль. Конструкция унифицирована с другими элементами типового проекта 3078тм-125а и совместима с соответствующими фундаментными решениями. Применение опоры в проектах ВЛ 110 кВ обеспечивает оптимальный баланс между потребным габаритом, металлоёмкостью конструкции и надёжностью анкерного узла на тяжение.
