Опора У110-1Д

Опора У110-1Д разработана по типовому проекту 9439тм-т3 для одноцепных воздушных линий 110 кВ с проводом АС 120/19 и грозозащитным тросом ТК-9,1. Это анкерно-угловая опора ЛЭП, функционально рассчитанная на восприятие тяжения провода марки АС 120/19 на углах поворота трассы и в анкерных точках секционирования линии. Данный тип опоры обеспечивает надёжное закрепление анкерных пролётов, ограничивая зону аварии при обрыве провода пределами одной секции.

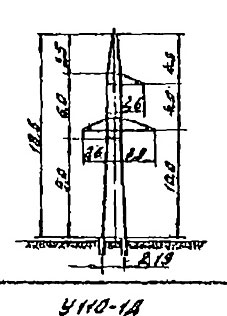

Общая высота конструкции составляет 18,5 м, высота крепления траверсы — 10 м. Ширина базы — 2,19 м — сравнительно компактна, что обусловлено облегчённым проводом АС 120/19 и соответственно меньшими нагрузками тяжения относительно опор под тяжёлые марки проводов. Масса металлоконструкции без цинкования по чертежу КМ — 2 034 кг, с горячим цинкованием — 2 118 кг. Минимальная масса в линейке позволяет применять опору на труднодоступных участках трассы без использования тяжёлой монтажной техники.

Грозозащитный трос ТК-9,1 подвешивается в верхней части опоры и обеспечивает молниезащиту одноцепной ВЛ с нормируемым защитным углом. Сочетание провода АС 120/19 с тросом ТК-9,1 характерно для линий средних сечений, где обеспечивается баланс между пропускной способностью и стоимостью металлоконструкций.

Малая итоговая масса — около 2 тонн с цинком — существенно облегчает транспортировку и снижает трудоёмкость монтажа. Горячее цинкование металлоконструкции обеспечивает длительный срок службы без периодической окраски — особенно важный аргумент для опор на труднодоступных участках, где плановое антикоррозийное обслуживание затруднено. Конструкция У110-1Д является базовой в линейке высотных модификаций серии Д типового проекта 9439тм-т3, включающей надставку «+5» для случаев, когда требуется повышенный вертикальный габарит провода. Унификация фундаментных решений обеих модификаций упрощает комплектование, строительство и техническое обслуживание ВЛ 110 кВ с проводом АС 120/19.
