Опора У110-1+9

На трассах одноцепных воздушных линий 110 и 150 кВ высотные модификации анкерно-угловых опор применяются там, где стандартная высота конструкции недостаточна для обеспечения нормативных габаритов, но переход к максимальной надставке в серии избыточен. Опора У110-1+9 с надставкой ствола 9 м по типовому проекту 3.407-68/73.10 (3078тм-т10) занимает именно такую нишу в линейке серии У110-1.

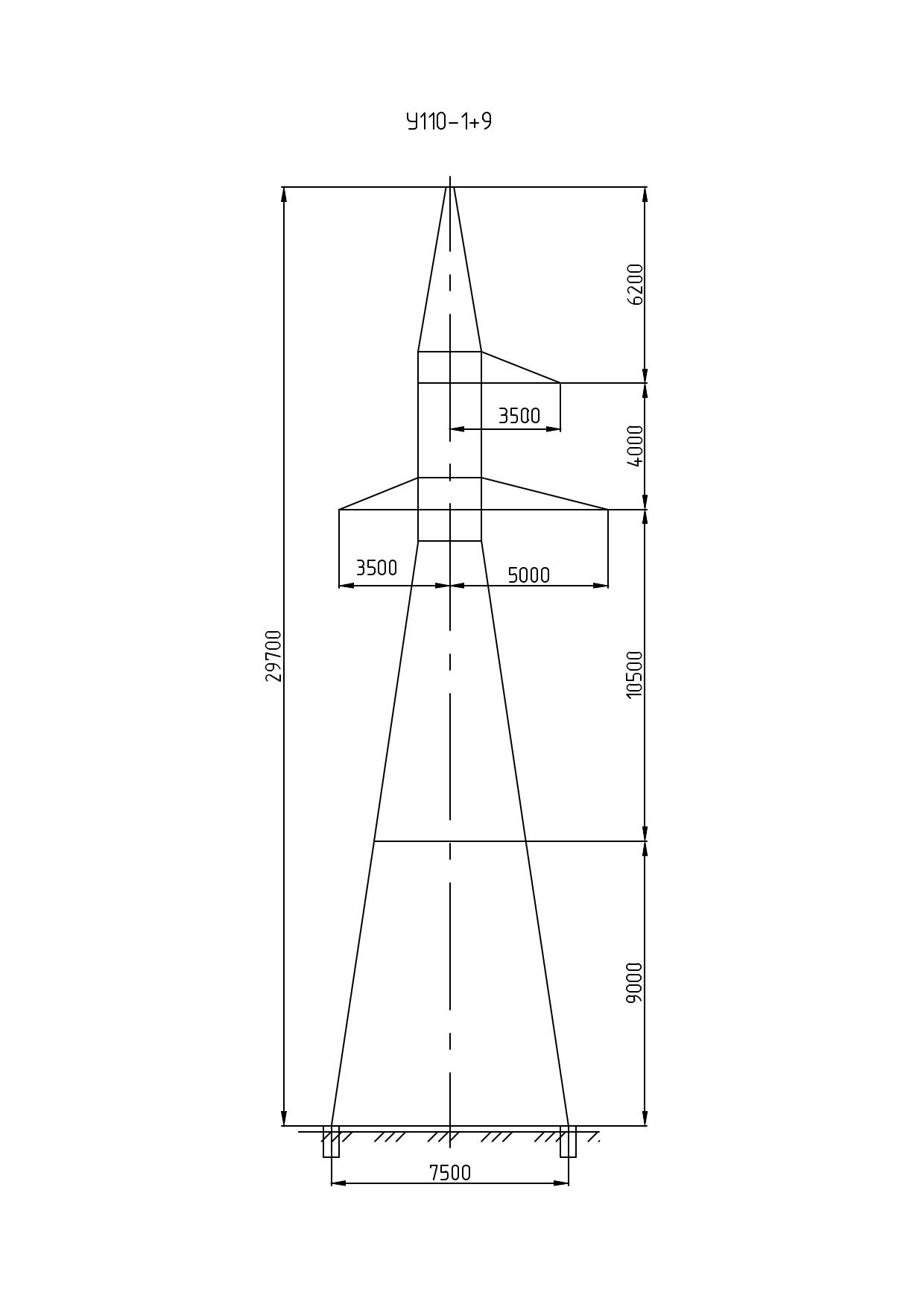

Общая высота — 29,7 м, уровень траверсы — 19,5 м, ширина базы — 7,5 м. Масса металлоконструкции по чертежу КМ без цинкового покрытия — 8 222 кг, с горячим цинкованием — 8 544 кг. По этим показателям данная модификация занимает промежуточное положение в серии: У110-1+5 весит 6 718 / 6 980 кг, а У110-1+14 — 11 299 / 11 740 кг.

Конструкция рассчитана на провода АС 150 и АСО 240. Грозозащитный трос марки С 50 (ТК-9.1) крепится через тросостойку, являющуюся составной частью опоры: она обеспечивает вынос точки подвеса троса выше верхней фазной траверсы и выдержку нормируемого угла молниезащиты линии.

Область применения — III ветровой район при гололёдности I–IV. Охват четырёх районов гололёдности делает опору универсальной для эксплуатации в различных природно-климатических зонах, включая районы с повышенными нормативными гололёдными нагрузками на провода и тросы.

Анкерно-угловая опора воспринимает продольные тяжения проводов с обеих сторон от точки установки, горизонтальную равнодействующую тяжений при повороте трассы и вертикальные нагрузки от веса проводов с гололёдными отложениями. Горячее цинкование металлоконструкции обеспечивает надёжную долгосрочную антикоррозийную защиту. Конструкция поставляется разборной, монтируется в полевых условиях болтовыми соединениями с применением стандартной грузоподъёмной техники. Опора У110-1+9 применяется совместно с другими конструкциями типового проекта 3.407-68/73.10 при проектировании ВЛ 110–150 кВ в соответствии с нормативными требованиями к надёжности электрических сетей.
