Опора У110-1ТС+9

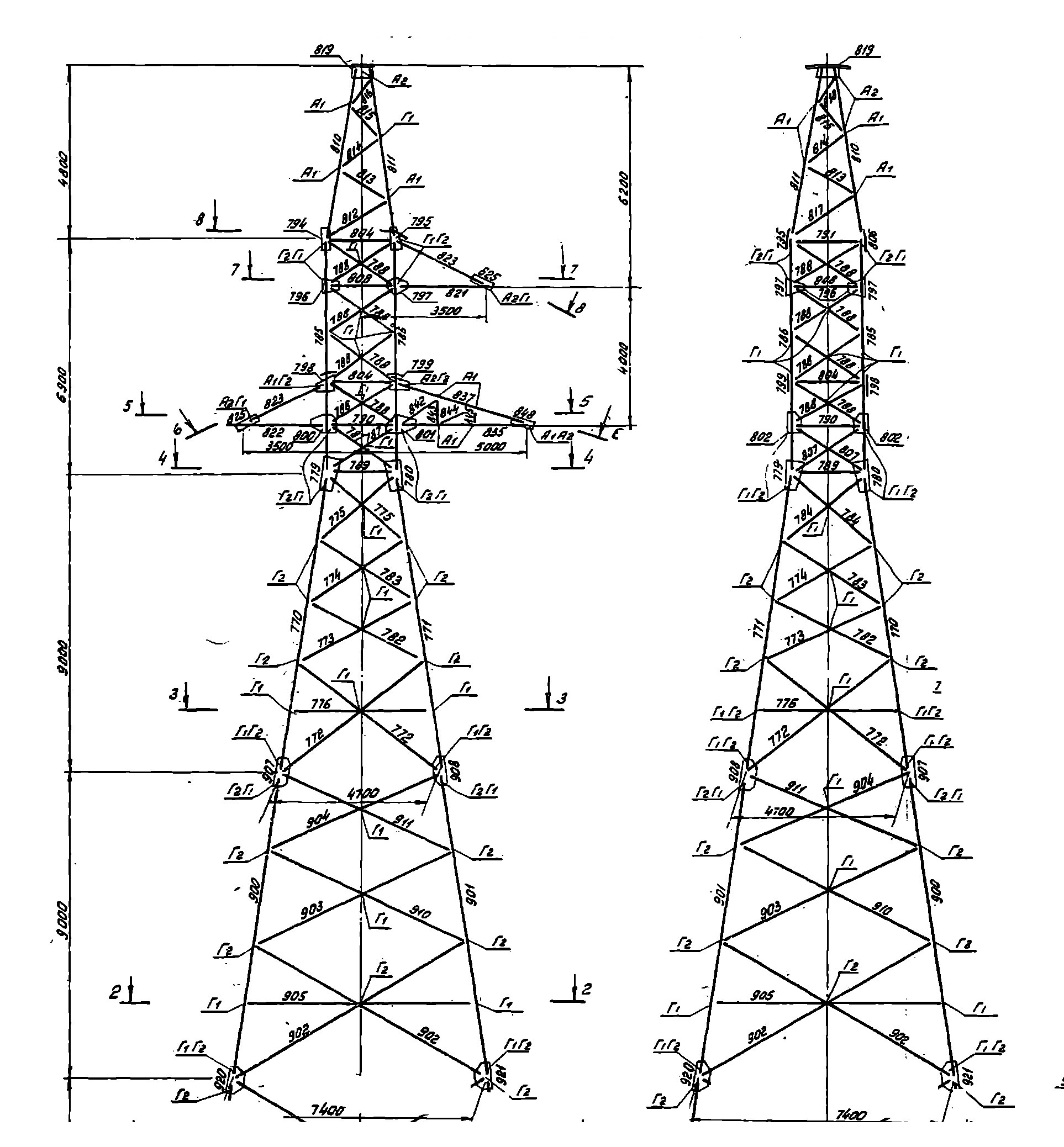

Опора У110-1ТС+9 входит в серию анкерно-угловых опор ЛЭП 110 кВ по типовому проекту 3.407-119 (9411тм-т3) и предназначена для одноцепных ВЛ с надставкой 9 метров к базовой конструкции. Общая высота — 29,7 м, высота траверсы — 19,5 м, ширина базы — 7,5 м. Масса по чертежу КМ без цинкования — 7 642 кг, с горячим цинкованием — 7 941 кг. Меньшая масса относительно аналогов «+9» по проекту 3078тм-125а (8 652–9 001 кг) отражает специфику нагрузочных схем проекта 9411тм-т3.

Ширина базы 7,5 м у У110-1ТС+9 на 0,1 м превышает аналогичный параметр серий «В», «МТ», «Т» (+9 надставка, 7,4 м). Это незначительное увеличение опорного контура в рамках проекта 3.407-119 (9411тм-т3) отражает иной подход к обеспечению устойчивости: расширение базы частично замещает увеличение сечений несущих элементов, что и позволяет снизить суммарную массу конструкции.

Анкерно-угловая функция опоры — восприятие тяжения проводов на поворотах трассы и в анкерных точках секционирования одноцепной ВЛ 110 кВ. Нормируемое одностороннее тяжение при обрыве провода с одной стороны пролёта является определяющей расчётной нагрузкой для конструкции. База 7,5 м обеспечивает необходимый момент устойчивости против опрокидывания при данной нагрузке.

Высота 29,7 м позволяет применять опору для пересечений с дорогами и водными объектами, где базовая высота 20,7 м недостаточна, а максимальная надставка «+14» — избыточна. Горячее цинкование металлоконструкции обеспечивает долговременную антикоррозийную защиту в различных атмосферных условиях без промежуточного восстановления покрытия. Опора У110-1ТС+9 совместима с унифицированными фундаментными решениями типового проекта 3.407-119 (9411тм-т3) и органично вписывается в конфигурацию одноцепных ВЛ 110 кВ. Горячее цинкование металлоконструкции гарантирует нормативный уровень антикоррозийной защиты на протяжении расчётного срока службы воздушной линии без необходимости промежуточного восстановления покрытия на труднодоступных опорах.
