Опора У110-1Т+5

Горячее цинкование металлоконструкции массой 7 072 кг увеличивает итоговую массу опоры У110-1Т+5 до 7 347 кг — разница в 275 кг полностью соответствует цинковому покрытию, нанесённому методом горячего погружения. Для опоры по проекту 3078тм-т10, рассчитанной на тяжёлые климатические нагрузки с повышенной гололёдностью, такая защита является неотъемлемым конструктивным решением: в зонах интенсивного обледенения незащищённая сталь подвергается ускоренной коррозии.

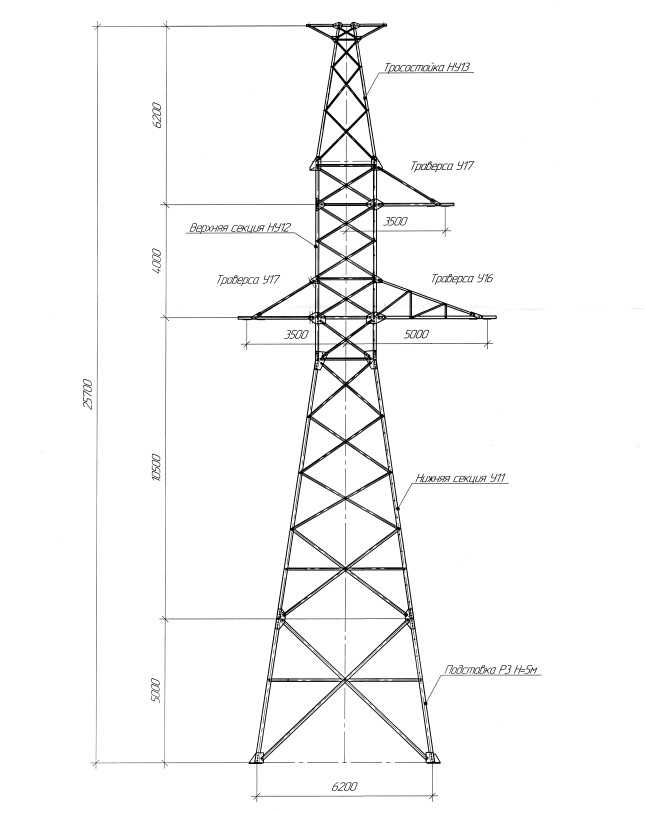

Опора У110-1Т+5 — одноцепная анкерно-угловая опора ЛЭП 110 кВ с надставкой 5 метров к базовой конструкции серии «Т». Высота — 25,7 м, высота траверсы — 15,5 м, ширина базы — 6,2 м. Функциональная задача надставки «+5» в серии «Т» та же, что в других сериях: обеспечение повышенного вертикального габарита при сохранении полной анкерно-угловой несущей способности.

Тяжение проводов воспринимается усиленными узлами крепления натяжных гирлянд изоляторов. Расчётные нагрузки по проекту 3078тм-т10 превышают значения для серии «В» того же проекта: 7 347 кг у У110-1Т+5 против 7 091 кг у У110-1В+5 в оцинкованном исполнении. Эта разница обеспечивает необходимый запас несущей способности при ветровом давлении и гололёдных нагрузках повышенного климатического района.

Одноцепная компоновка с базой 6,2 м рационально сочетает ширину полосы отчуждения с устойчивостью конструкции. Опора У110-1Т+5 применяется на участках трасс ВЛ в сложных климатических условиях в точках пересечения с объектами, требующими нормируемого увеличенного расстояния до провода. Унификация в рамках типового проекта 3078тм-т10 обеспечивает совместимость с фундаментными решениями и другими конструктивными элементами линии. Конструкция У110-1Т+5 является стандартным элементом в арсенале проектировщиков ВЛ 110 кВ в зонах с тяжёлыми климатическими условиями. Горячее цинкование, унификация с фундаментными решениями и подтверждённая несущая способность по проекту 3078тм-т10 делают данную опору надёжной в эксплуатации на протяжении всего нормируемого срока службы линии.
