Опора У110-1ТС

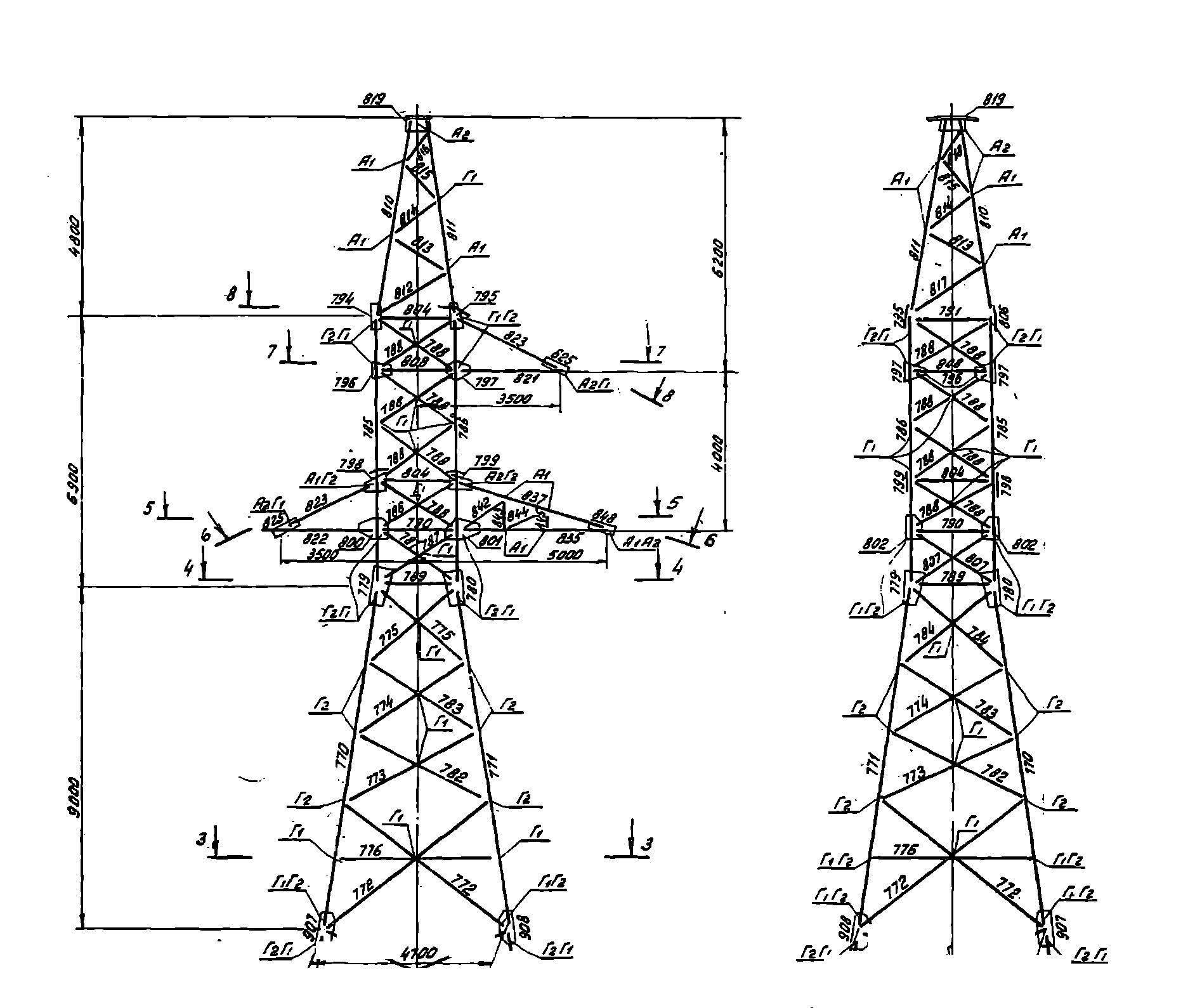

Типовой проект 3.407-119 с внутренним шифром 9411тм-т3 охватывает линейку одноцепных анкерно-угловых опор ЛЭП 110 кВ серии ТС. Базовая опора У110-1ТС имеет общую высоту 20,7 м, высоту крепления траверсы 10,5 м и ширину базы 4,8 м. Масса металлоконструкции по чертежу КМ без горячего цинкования — 4 570 кг, с цинкованием — 4 749 кг.

Сравнительно с опорами того же класса напряжения по проекту 3078тм-125а серия ТС по проекту 9411тм-т3 характеризуется меньшей массой: 4 749 кг против 5 329 кг у У110-1В. Это обусловлено различием расчётных нагрузочных схем двух типовых проектов. Меньшая металлоёмкость при сопоставимой геометрии делает конструкцию экономически привлекательной для условий, соответствующих проекту 9411тм-т3.

Анкерно-угловые опоры типа У110-1ТС устанавливаются на поворотах трассы одноцепной ВЛ 110 кВ и в анкерных точках, делящих линию на независимо работающие секции. В анкерных точках каждая секция удерживается самостоятельно — это ограничивает зону аварии при обрыве провода или гирлянды. Опора рассчитана на нормируемое одностороннее тяжение, а также на равнодействующую тяжения на угловом участке трассы.

Одноцепная компоновка с базой 4,8 м обеспечивает устойчивость при нормируемых расчётных нагрузках. Горячее цинкование элементов металлоконструкции соответствует требованиям к опорам, эксплуатируемым в атмосферных условиях без дополнительного антикоррозийного обслуживания на протяжении длительного срока службы ВЛ. Опора У110-1ТС является базовой конструкцией линейки серии ТС по типовому проекту 3.407-119 (9411тм-т3) с надставками «+5», «+9» и «+14», унифицированными по фундаментным решениям и монтажным технологиям. Меньшая масса по сравнению с аналогами проекта 3078тм-125а при сопоставимой геометрии делает серию ТС привлекательным решением для условий, соответствующих нагрузочным схемам проекта 3.407-119, обеспечивая экономию металла без снижения нормируемого уровня надёжности воздушной линии.
