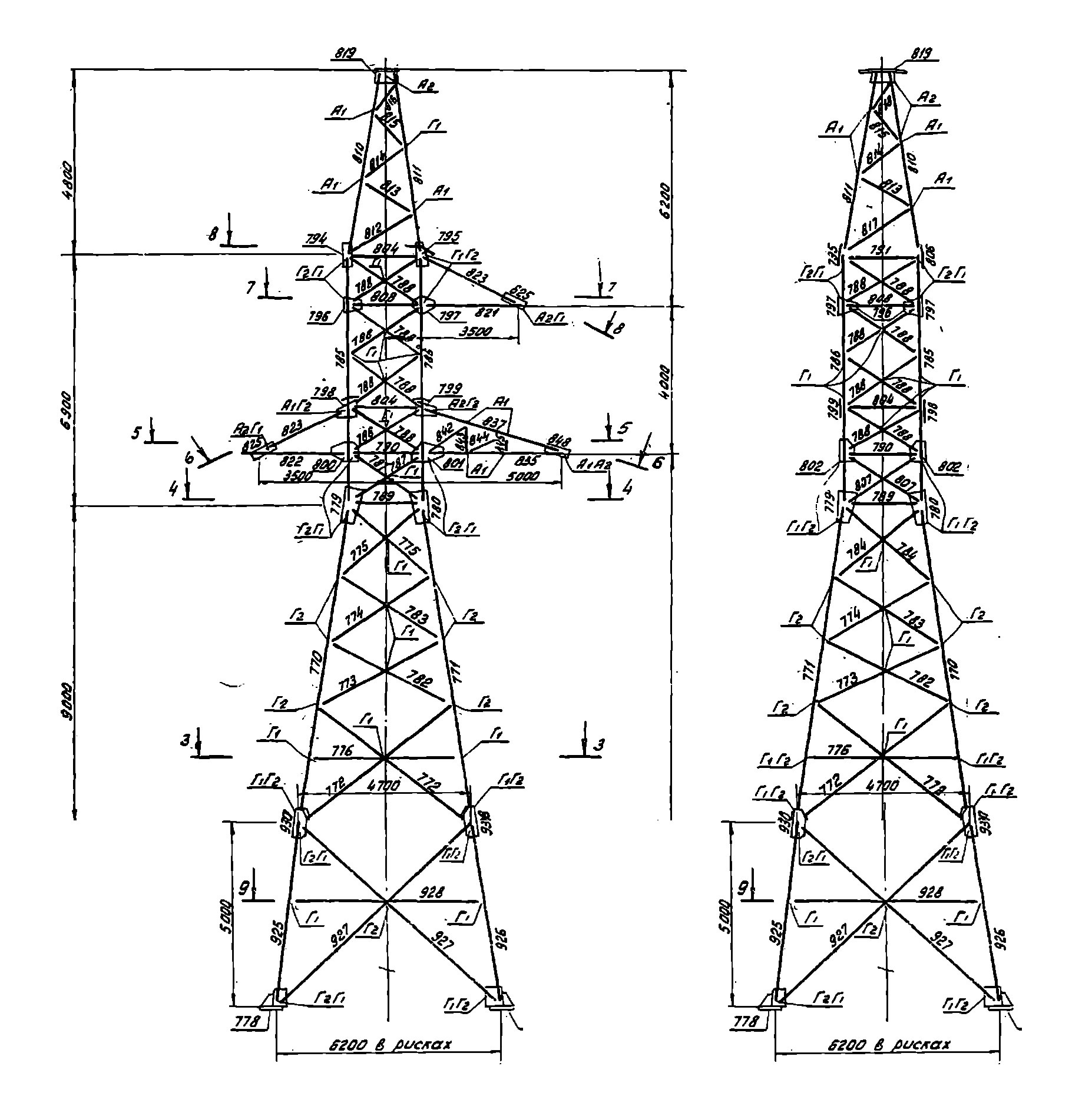

Опора У110-1ТС+5

Масса металлоконструкции опоры У110-1ТС+5 по чертежу КМ без цинкования составляет 6 113 кг, с горячим цинкованием — 6 352 кг. Это наименьшая масса среди пятиметровых надставок анкерно-угловых опор ЛЭП 110 кВ серий В, МТ, Т и ТС: У110-1В+5 весит 7 091 кг, У110-1МТ+5 — 7 389 кг, У110-1Т+5 — 7 347 кг. Меньшая металлоёмкость отражает специфику расчётных нагрузок в рамках типового проекта 3.407-119 (9411тм-т3).

Опора У110-1ТС+5 предназначена для одноцепных воздушных линий электропередачи 110 кВ. Тип — анкерно-угловая: конструкция воспринимает тяжение проводов на угловых и анкерных участках. Высота — 25,7 м, высота траверсы — 15,5 м, ширина базы — 6,3 м. Ширина базы 6,3 м на 0,1 м превышает аналогичный параметр серий «В», «МТ» и «Т» (+5 надставка) — незначительное расширение опорного контура в рамках проекта 9411тм-т3.

Высота 25,7 м позволяет применять опору на пересечениях с объектами, требующими увеличенного вертикального расстояния до проводов: полевые и промышленные дороги, небольшие водные преграды, пересечения с воздушными линиями связи. При этом конструкция сохраняет полную анкерно-угловую функцию: нагрузки тяжения не перераспределяются на соседние промежуточные опоры.

Одноцепная компоновка минимизирует занимаемую полосу отчуждения. Горячее цинкование металлоконструкции является стандартным исполнением для данной серии: защитное покрытие, нанесённое погружением в расплав цинка, обеспечивает долговременную коррозионную стойкость без периодического окрашивания. Ширина базы 6,3 м обеспечивает нормируемую устойчивость при расчётном обрыве провода с одной стороны пролёта. Опора полностью совместима с унифицированными фундаментными решениями и другими конструкциями типового проекта 3.407-119 (9411тм-т3). Меньшая масса по сравнению с аналогами других серий при одинаковой высоте 25,7 м позволяет снизить металлоёмкость линии в случаях, когда расчётные нагрузки соответствуют условиям данного типового проекта.
