Опора У110-1ТС+14

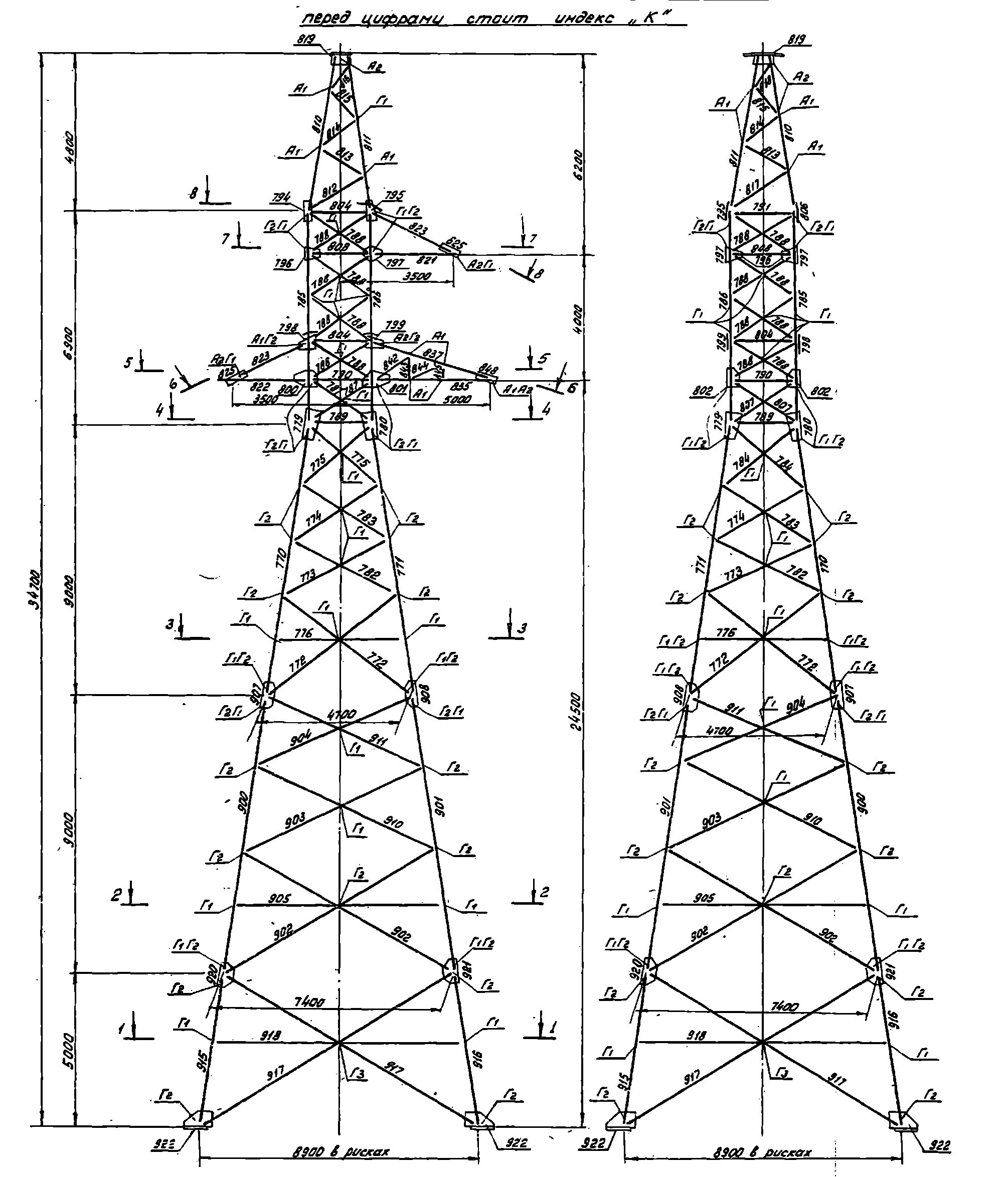

Среди всех высотных модификаций серии ТС по типовому проекту 3.407-119 (9411тм-т3) опора У110-1ТС+14 выделяется наибольшим сочетанием высоты и ширины базы: 34,7 м и 9,8 м соответственно. Ширина базы 9,8 м — наибольшая в данной линейке и несколько превышающая аналогичный показатель у модификаций «+14» других серий проекта 3078тм-125а (8,9 м). Расширенный опорный контур обеспечивает устойчивость максимальной по высоте конструкции при воздействии тяжения проводов в анкерных точках.

Высота траверсы — 24,5 м, масса металлоконструкции без цинкования — 10 629 кг, с горячим цинкованием — 11 044 кг. Одноцепная анкерно-угловая опора ЛЭП данного типа применяется в точках пересечения трассы с крупными инфраструктурными объектами — магистральными автодорогами, железными дорогами общей сети, судоходными реками, — расположенными на угловом участке ВЛ 110 кВ. Конструкция одновременно обеспечивает поворот трассы и нормируемый повышенный вертикальный габарит до провода.

По сравнению с У110-1В+14 (база 8,9 м, масса 11 853 кг с цинком) опора У110-1ТС+14 имеет более широкую базу при несколько меньшей суммарной массе: 11 044 кг. Разница конструктивных решений отражает различие расчётных нагрузочных схем типовых проектов: более широкая база достигает нужного момента устойчивости геометрическим методом, что при определённых нагрузочных схемах требует меньше металла, чем наращивание сечений.

Горячее цинкование всех элементов гарантирует надёжную антикоррозийную защиту высотной конструкции на протяжении расчётного срока службы ВЛ. Для высотных опор с надставкой «+14», доступ к которым в полевых условиях затруднён, это требование особенно критично. Опора У110-1ТС+14 является вершиной линейки конструкций серии ТС по типовому проекту 3.407-119 (9411тм-т3) и применяется в технически наиболее сложных точках трассы, где совмещение угловой и переходной функций при повышенном вертикальном габарите требует широкой базы 9,8 м и надёжной антикоррозийной защиты горячим цинкованием для долговременной безотказной эксплуатации ВЛ 110 кВ.
