Опора У110-1Т

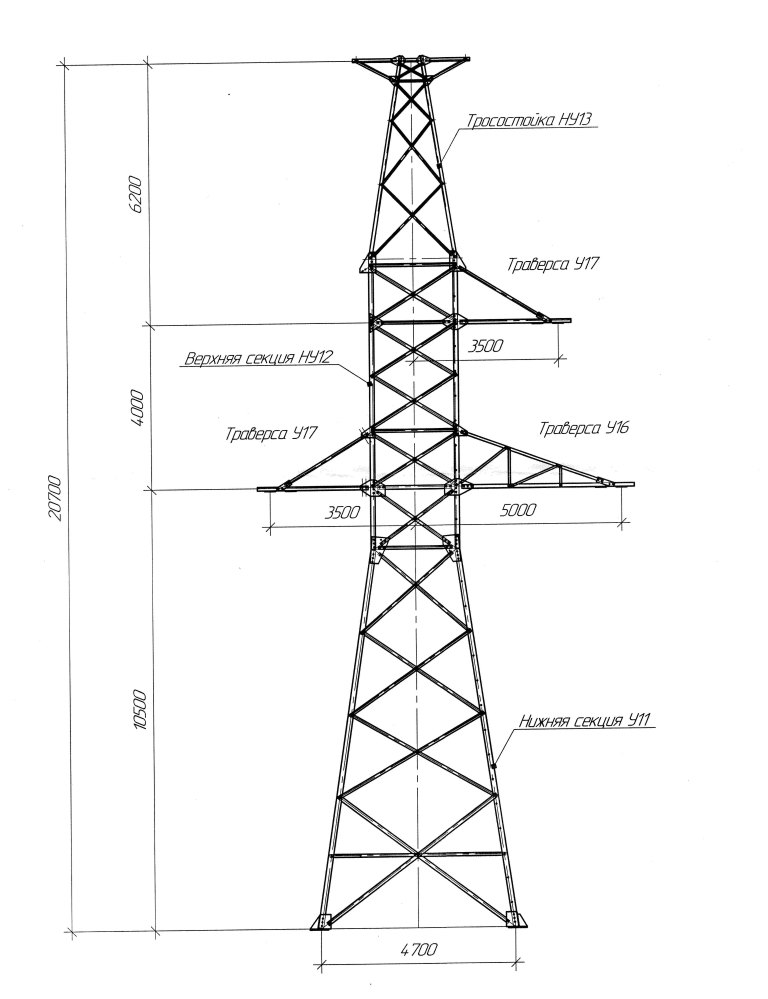

Типовой проект 3078тм-т10, по которому разработана опора У110-1Т, рассчитан на применение в зонах с повышенными ветровыми и гололёдными нагрузками — в отличие от проекта 3078тм-125а. При этом геометрия опоры сохраняется идентичной аналогам серий «В» и «МТ»: высота 20,7 м, траверса 10,5 м, ширина базы 4,7 м. Масса металлоконструкции по чертежу КМ без цинкования — 5 383 кг, с горячим цинкованием — 5 590 кг.

Разница в несущей способности по сравнению с серией «В» при одинаковой геометрии реализована через увеличение поперечного сечения несущих уголков и раскосов. Это обеспечивает взаимозаменяемость в части фундаментов: серии «В» и «Т» совместимы с едиными фундаментными блоками проекта 3078тм-т10, что существенно упрощает проектирование при смешанном применении серий на одной трассе.

Функционально У110-1Т — анкерно-угловая опора ЛЭП для одноцепных ВЛ 110 кВ, воспринимающая тяжение проводов на поворотах трассы и в анкерных точках секционирования. Расчётные нагрузки включают нормируемое одностороннее тяжение при обрыве провода, ветровые нагрузки климатического района применения по проекту 3078тм-т10 и гололёдные нагрузки на проводах и тросе. Именно расчётный климатический район обусловливает выбор серии «Т» вместо «В».

Горячее цинкование металлоконструкции принципиально важно для опор, применяемых в условиях повышенной гололёдности и влажности. Цинковое покрытие, нанесённое методом горячего погружения в заводских условиях, обеспечивает надёжную барьерную и катодную защиту стали на весь расчётный срок эксплуатации ВЛ. Одноцепная компоновка с базой 4,7 м делает У110-1Т рациональным решением для анкерных участков воздушных линий в сложных климатических условиях, регламентированных проектом 3078тм-т10. Конструкция входит в линейку с надставками «+5», «+9», «+14», унифицированную по фундаментным решениям, что позволяет гибко выбирать необходимый вертикальный габарит без пересчёта основания и изменения ширины охранной зоны ВЛ.
