Опора У110-1МТ+9

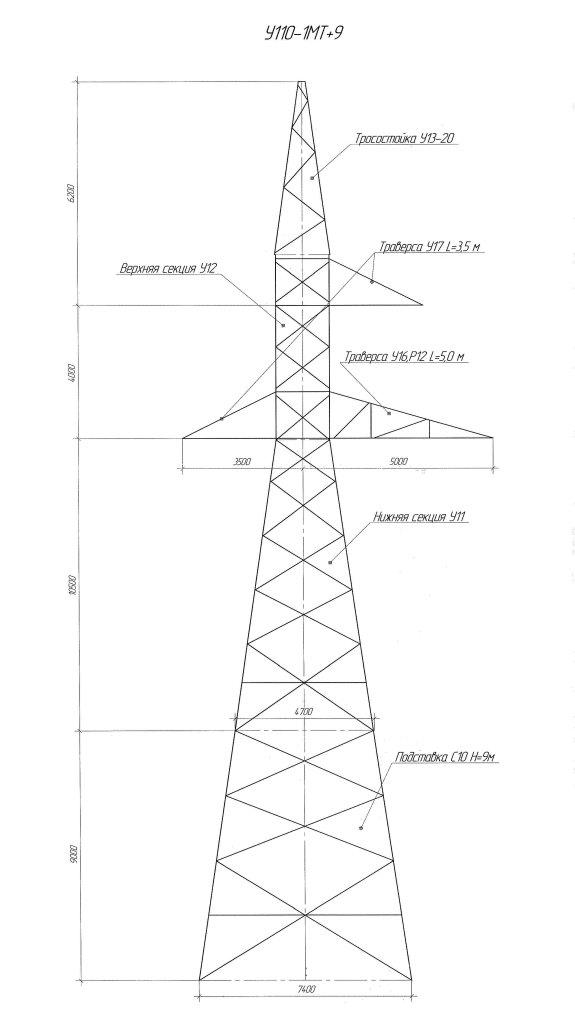

Широкая база 7,4 м при общей высоте 29,7 м — ключевая характеристика опоры У110-1МТ+9, определяющая её устойчивость к совместному действию ветровых нагрузок и продольного тяжения проводов в анкерных точках одноцепных ВЛ 110 кВ. Высота крепления траверсы — 19,5 м, масса конструкции по чертежу КМ без цинкования — 8 612 кг, с горячим цинкованием — 9 001 кг.

По сравнению с модификацией У110-1В+9 опора У110-1МТ+9 имеет усиленную несущую способность: 9 001 кг в оцинкованном исполнении против 8 652 кг у серии «В». Усиление концентрируется в узлах крепления натяжных гирлянд изоляторов, поясных уголках и раскосах, воспринимающих продольные усилия от тяжения проводов. Идентичная геометрия при разных уровнях несущей способности означает совместимость с едиными фундаментными решениями.

Типовой проект 3078тм-125а предусматривает У110-1МТ+9 для участков ВЛ с повышенными расчётными нагрузками тяжения — характерными для крупных сечений проводов или длинных анкерных пролётов. Высота 29,7 м позволяет использовать конструкцию на пересечениях с дорогами, железнодорожными путями и иными линейными объектами, требующими увеличенного вертикального габарита провода.

Опора рассчитана на нормированную нагрузку при обрыве провода с одной стороны пролёта — наиболее тяжёлый расчётный случай для продольной устойчивости анкерно-угловых конструкций. Ширина базы 7,4 м обеспечивает необходимый момент устойчивости против опрокидывания. Горячее цинкование металлоконструкции обеспечивает долговременную коррозионную стойкость в различных климатических зонах, от умеренного до сурового климата. Опора У110-1МТ+9 является одной из наиболее востребованных в серии МТ типового проекта 3078тм-125а для трасс с повышенными нагрузками. Соответствие конструкции требованиям к надёжности анкерных точек ВЛ 110 кВ подтверждается расчётом по нормируемым нагрузочным сочетаниям, включая одностороннее тяжение и совместное действие ветра с гололёдом, что обеспечивает долговременную безотказную работу опоры.
