Опора У110-1МТ+5

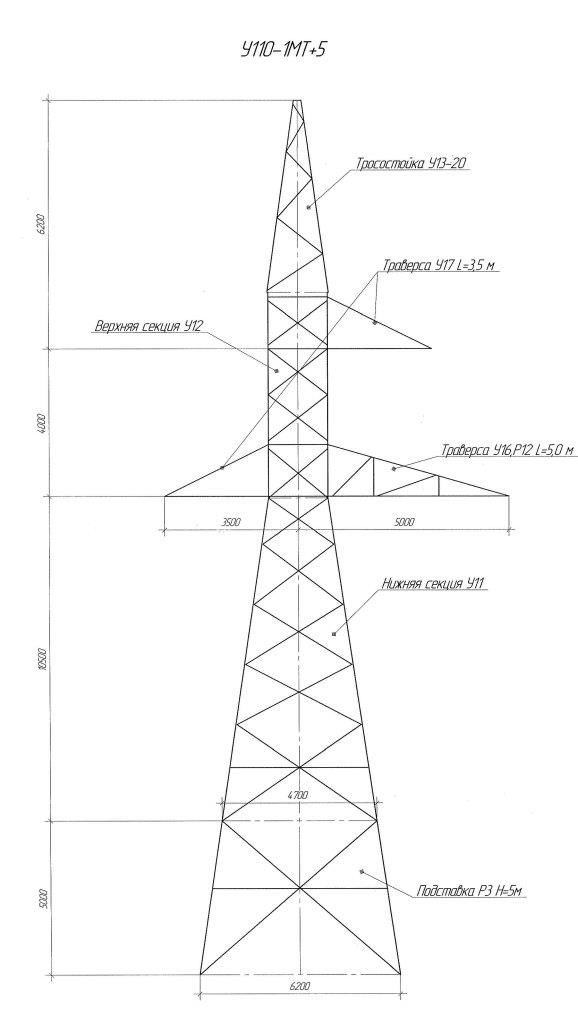

Опора У110-1МТ+5 — усиленная анкерно-угловая опора ЛЭП для одноцепных ВЛ 110 кВ с надставкой 5 метров. Её задача — восприятие повышенных нагрузок тяжения проводов на угловых и анкерных участках при одновременном обеспечении увеличенного вертикального габарита. Общая высота — 25,7 м, высота траверсы — 15,5 м, ширина базы — 6,2 м. Конструкция разработана в рамках типового проекта 3078тм-125а.

Отличие от модификации У110-1В+5 состоит в усиленной несущей способности: масса конструкции по чертежу КМ без цинкования — 7 112 кг против 6 825 кг у серии «В», с горячим цинкованием — 7 389 кг против 7 091 кг. Прирост около 300 кг обусловлен усилением элементов, воспринимающих продольное тяжение: поясных уголков, раскосов и узлов крепления гирлянд в нижней части ствола опоры.

Типовой проект 3078тм-125а предусматривает серию МТ для условий, когда расчётные нагрузки тяжения превышают допустимые для серии «В». Это характерно для трасс с длинными анкерными пролётами или тяжёлыми марками проводов. Надставка «+5» при высоте 25,7 м позволяет перекрывать пересечения с объектами, требующими умеренного повышения габарита, без избыточного утяжеления конструкции.

База 6,2 м при высоте 25,7 м обеспечивает нормированную устойчивость в расчётных нагрузочных сценариях, включая одностороннее тяжение при обрыве провода. Горячее цинкование, увеличивающее массу примерно на 270 кг, обеспечивает долговременную защиту стали от атмосферной коррозии без периодических антикоррозийных работ на трассе. Одноцепное исполнение позволяет применять конструкцию на трассах с ограниченной полосой отчуждения. Совместимость с фундаментными решениями типового проекта 3078тм-125а упрощает строительство и последующую эксплуатацию ВЛ. Опора У110-1МТ+5 сочетает умеренную металлоёмкость, достаточный вертикальный габарит и повышенную несущую способность на тяжение — именно такое сочетание востребовано на угловых участках одноцепных ВЛ 110 кВ с длинными анкерными пролётами.
