Опора У110-1МТ

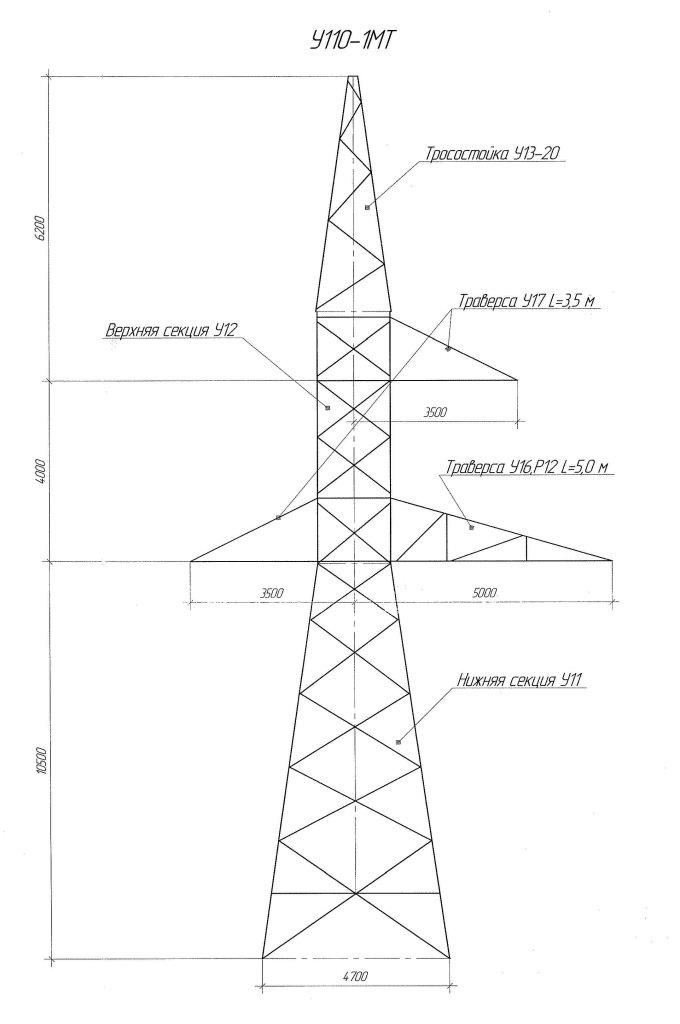

Опора У110-1МТ — одноцепная анкерно-угловая опора ЛЭП напряжением 110 кВ, разработанная по типовому проекту 3078тм-125а. Геометрические параметры совпадают с базовой модификацией У110-1В того же проекта: высота 20,7 м, траверса 10,5 м, ширина базы 4,7 м. Принципиальное конструктивное отличие — повышенная несущая способность узлов тяжения: суффикс «МТ» в шифре указывает на усиленное исполнение по нагрузкам тяжения при монтаже и в эксплуатации.

Масса конструкции по чертежу КМ без цинкования составляет 5 417 кг, с горячим цинкованием — 5 627 кг. Разница в массе относительно У110-1В (5 131/5 329 кг) обусловлена усилением несущих элементов, воспринимающих продольное тяжение: поясных уголков, раскосов и узловых пластин в нижней части ствола опоры. Горячее цинкование стальных элементов обеспечивает антикоррозийную защиту на весь расчётный срок службы ВЛ без необходимости промежуточного антикоррозийного обслуживания.

Анкерно-угловые опоры типа У110-1МТ устанавливаются на угловых и анкерных участках одноцепных ВЛ 110 кВ, где тяжение проводов, передаваемое на конструкцию, превышает расчётный уровень для серии «В». Это характерно для трасс с длинными анкерными пролётами или с тяжёлыми марками проводов. В расчётной схеме учитывается одностороннее тяжение при обрыве провода и равнодействующая от тяжения на угловом участке.

Типовой проект 3078тм-125а охватывает полную линейку высотных модификаций: надставки «+5», «+9», «+14». Базовая опора У110-1МТ высотой 20,7 м применяется на ровных участках трассы без необходимости завышения габарита. Одноцепная компоновка формирует компактный поперечный профиль. Унификация конструкции с другими элементами типового проекта 3078тм-125а упрощает организацию комплектных поставок, монтажных работ и последующего технического обслуживания опор на линии. Вся линейка серии МТ изготавливается с горячим цинкованием металлоконструкций, обеспечивающим нормативный срок службы без промежуточных антикоррозийных ремонтов в полевых условиях.
