Опора 1У110-8+5

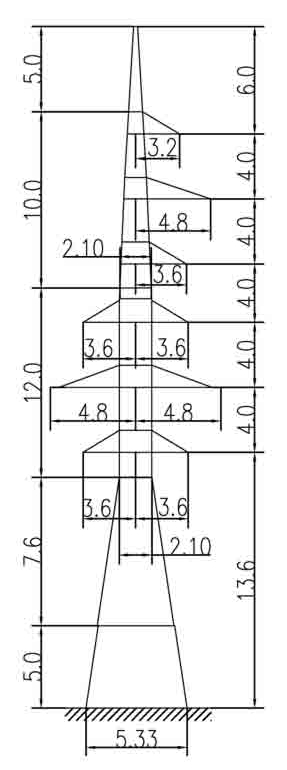

Опора 1У110-8+5 — удлинённый на 5 м вариант двухцепной анкерно-угловой ответвительной конструкции серии 1У110-8. Общая высота 39,6 м при высоте траверсы 13,6 м обеспечивает необходимый вертикальный габарит провода на участках ответвлений, где стандартной высоты базовой опоры 34,6 м недостаточно по условиям пересечений или рельефа.

Двухцепное исполнение означает, что с одной точки опоры выполняется ответвление для двух параллельных цепей ВЛ 110 кВ с проводом АС 240/32. Ширина базы — 5,33 м, что соответствует возросшим нагрузкам при увеличенной высоте по сравнению с базовым вариантом (4,08 м). Типовой проект — 3.407.2-166.2 (03КМ).

Тросостойка для грозозащитного троса С 50 (ТК-9.1) входит в штатную комплектацию конструкции. Расчётные климатические условия — III ветровой район, гололёдные нагрузки I–IV. Антикоррозионная защита — горячее цинкование всех элементов металлоконструкции.

Масса опоры по чертежу КМ составляет 11 496 кг без цинка и 11 920 кг с цинком. По сравнению с базовой 1У110-8 прирост около 2230 кг определяет дополнительные требования к фундаменту и монтажному оборудованию.

С точки зрения эксплуатационной надёжности опора 1У110-8+5 сохраняет все характеристики базовой серии, добавляя запас по высоте. Конструкция применяется при строительстве узловых точек распределительной сети 110 кВ в районах с умеренно сложным рельефом, где одноцепного исполнения серии 1У110-7 недостаточно по требованиям к пропускной способности.
