Опора 1У110-8+15

При высоте 49,6 м опора 1У110-8+15 является самой высокой в серии двухцепных анкерно-угловых ответвительных конструкций для ВЛ 110 кВ. Надставка +15 м над базовой 1У110-8 применяется в исключительных случаях: заходы на подстанции через объекты с большой высотой, сложный рельеф, специфические требования проектной документации.

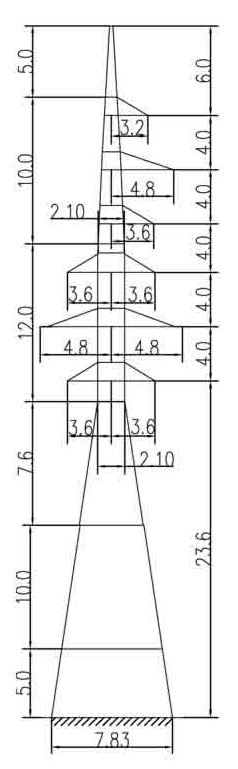

Конструктивно опора выделяется широкой базой — 7,83 м и высотой траверсы 23,6 м. Такие параметры обеспечивают восприятие суммарного тяжения двух цепей проводов АС 240/32 и значительных ветровых нагрузок III района при почти пятидесятиметровой высоте стойки. Типовой проект — 3.407.2-166.2 (03КМ).

Грозозащитный трос С 50 (ТК-9.1) на тросостойке критически важен для опоры такой высоты: вероятность поражения молнией возрастает с ростом конструкции, а защищаемый объём включает не только основную трассу, но и ответвление. Гололёдная нагрузка — I–IV, что охватывает полный спектр условий эксплуатации.

Масса металлоконструкции по чертежу КМ — 15 471 кг без покрытия и 16 047 кг с цинком. Горячее цинкование объёма металла такой массы требует соответствующих производственных мощностей и строгого контроля толщины покрытия.

Установка опоры 1У110-8+15 предполагает индивидуальный расчёт фундамента с учётом грунтовых условий конкретной площадки. Применение ограничено специальными ситуациями, где ни одна из более низких конструкций не обеспечивает требуемых нормативных габаритов провода над препятствием.
