Анкерно-угловая стальная опора ВЛ 110 кВ, марка 1У110-2. Высота 22,6 м, масса 4320 кг.
Типовой проект и рабочие чертежи: 3.407.2-170.3 9КМ
Двухцепная анкерно-угловая опора 1У110-2 предназначена для угловых и анкерных точек воздушных линий 110 кВ, где требуется подвеска двух независимых токоведущих цепей в одном коридоре. Выбор двухцепного варианта по сравнению с двумя одноцепными опорами сокращает количество фундаментных точек и снижает общую ширину трассового коридора.
Опора изготавливается по типовому проекту 3.407.2-170.3 (шифр 9КМ). Общая высота — 22,6 м, высота траверсы — 8,6 м, ширина базы — 3,78 м. Анкерно-угловой тип конструкции означает восприятие тяжения проводов вдоль оси ВЛ — главное отличие от промежуточных опор, нагруженных лишь вертикальными и ветровыми силами. Суммарная нагрузка от двух цепей с проводами АС120/19 определяет необходимость усиленных несущих элементов по сравнению с одноцепной 1У110-1.
Опора рассчитана для условий III ветрового района и гололёдного нагружения I–IV районов. Грозозащитный трос С50 (ТК-9.1) закреплён на тросостойке — стандартном элементе конструкции, обеспечивающем нормированную молниезащиту обеих цепей одновременно.
Масса металлоконструкции по чертежу КМ составляет 4164 кг без цинка и 4320 кг с горячим цинкованием. Для сравнения, одноцепная 1У110-1 аналогичной высоты весит 3057 кг с цинком — разница обусловлена удвоенной нагрузкой от второй цепи и соответствующим усилением конструктивных элементов.
Все стальные элементы обработаны методом горячего цинкования, что гарантирует долговременную защиту металла при атмосферных воздействиях различной интенсивности. Поставляется секциями с маркировкой по КМ-чертежам. Применяется в двухцепных ВЛ 110 кВ на угловых и анкерных участках трассы.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора 1У110-2 — анкерно-угловая, двухцепная, для воздушных линий электропередачи 110 кВ.

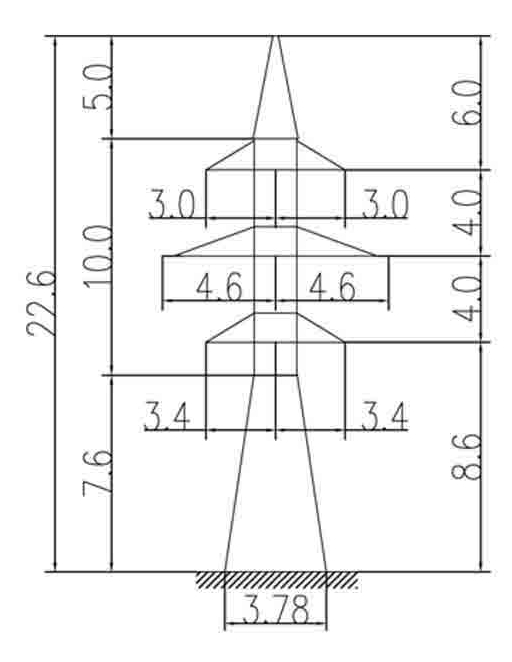

Полная высота — 22,6 м, отметка нижней траверсы — 8,6 м, размер основания — 3,78 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 4164 кг без покрытия и 4320 кг с горячим цинкованием. На цинковый слой приходится 156 кг.
Опора 1У110-2 выполняется по рабочим чертежам 3.407.2-170.3 9КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 120/19. Грозозащитные тросы — С 50 (ТК-9.1).
