Анкерно-угловая стальная опора ВЛ 110 кВ, марка 1У110-8. Высота 34,6 м, масса 10050 кг.
Типовой проект и рабочие чертежи: 3.407.2-166.2 03КМ
Опора 1У110-8 — двухцепная анкерно-угловая ответвительная конструкция для воздушных линий 110 кВ. Сочетание двухцепного исполнения и ответвительного назначения делает эту опору одной из наиболее нагруженных в типоряде: она одновременно воспринимает тяжение проводов двух цепей и обеспечивает точку ответвления, существенно усложняющую схему приложения нагрузок на ствол и основание.

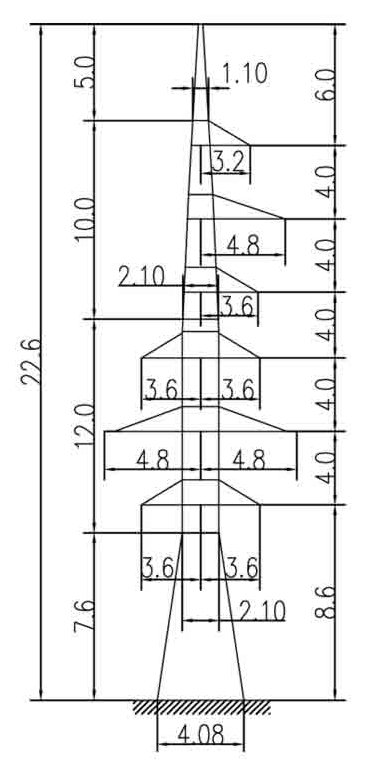

Общая высота опоры — 34,6 м при высоте траверсы 8,6 м. Значительная общая высота при относительно низкой траверсе типична для конструкций с протяжённым стволом. Ширина базы — 4,08 м. Типовой проект — 3.407.2-166.2 (03КМ). Грозозащитный трос С 50 (ТК-9.1) крепится на тросостойке.
Провод — АС 240/32 для каждой из двух цепей. Климатические параметры: III ветровой район, гололёдная нагрузка I–IV. Все металлоэлементы подвергаются горячему цинкованию для обеспечения долгосрочной коррозионной стойкости.
Масса опоры по чертежу КМ: 9691 кг без цинка и 10 050 кг с цинком. Высокая металлоёмкость отражает двухцепный ответвительный характер конструкции и необходимость восприятия нагрузок от двух систем проводов одновременно.
Опора 1У110-8 применяется в узловых точках распределительной сети 110 кВ: при питании двух подстанций от одной магистрали, при организации петлевых схем. Монтаж требует усиленного фундамента, соответствующего суммарным нагрузкам двухцепной ответвительной конструкции высотой 34,6 м.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора 1У110-8 — анкерно-угловая, двухцепная, для воздушных линий электропередачи 110 кВ.
Полная высота — 34,6 м, отметка нижней траверсы — 8,6 м, размер основания — 4,08 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 9691 кг без покрытия и 10050 кг с горячим цинкованием. На цинковый слой приходится 359 кг.
Опора 1У110-8 выполняется по рабочим чертежам 3.407.2-166.2 03КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 240/32. Грозозащитные тросы — С 50 (ТК-9.1).
