Анкерно-угловая стальная опора ВЛ 110 кВ, марка 1У110-1+5. Высота 24 м, масса 4494 кг.
Типовой проект и рабочие чертежи: 3.407.2-170.3 05КМ
В точках поворота трассы одноцепной ВЛ 110 кВ, где угол изгиба требует анкерной фиксации проводов, а стандартный габарит базовой опоры недостаточен, применяется конструкция 1У110-1+5. Надставка +5 м увеличивает общую высоту до 24 м относительно базовой 1У110-1 (19 м), обеспечивая дополнительный вертикальный запас при прохождении трассы через умеренно сложный рельеф.
Опора разработана в составе типового проекта 3.407.2-170.3 (шифр 05КМ) для ВЛ 110 кВ. Анкерно-угловые опоры в отличие от промежуточных воспринимают тяжение проводов вдоль оси линии — это определяет их конструктивные особенности: развитую базу и усиленные узловые соединения. Высота траверсы — 14 м, ширина основания — 4,73 м, что обеспечивает устойчивость при совместном действии ветровых и тяговых усилий.
Расчётная марка провода — АС120/19. Грозозащитный трос С50 (ТК-9.1) монтируется на штатной тросостойке конструкции. Климатические параметры применения: III ветровой район, гололёдный нагруз I–IV районов.
Масса металлоконструкции по чертежу КМ без цинка — 4331 кг, с горячим цинкованием — 4494 кг. Данное исполнение занимает промежуточное положение по металлоёмкости между базовой 1У110-1 (3057 кг с цинком) и удлинённой 1У110-1+10 (5766 кг с цинком). Горячее цинкование обеспечивает нормативный срок службы конструкции без дополнительных мероприятий по антикоррозионной защите.
Поставляется секциями с маркировкой по КМ-чертежам. Применяется на угловых и анкерных точках одноцепных ВЛ 110 кВ, где высота базовой опоры серии 05КМ недостаточна по условиям трассы.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора 1У110-1+5 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 110 кВ.

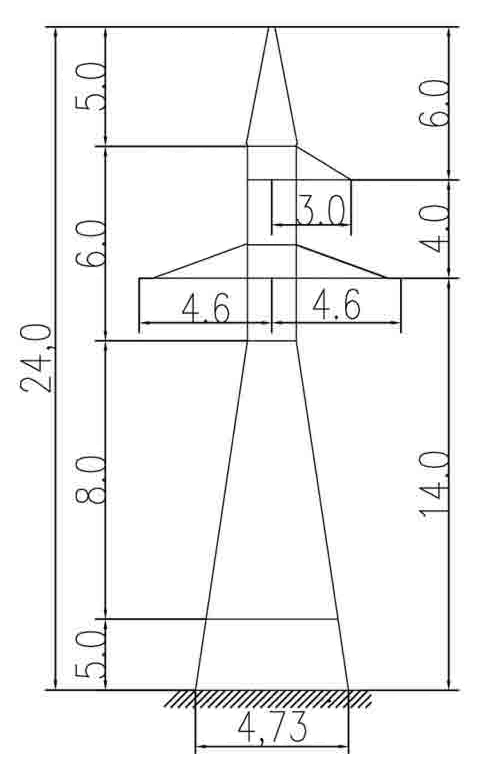

Полная высота — 24 м, отметка нижней траверсы — 14 м, размер основания — 4,73 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 4331 кг без покрытия и 4494 кг с горячим цинкованием. На цинковый слой приходится 163 кг.
Опора 1У110-1+5 выполняется по рабочим чертежам 3.407.2-170.3 05КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 120/19. Грозозащитные тросы — С 50 (ТК-9.1).
