Опора 1У110-1+10

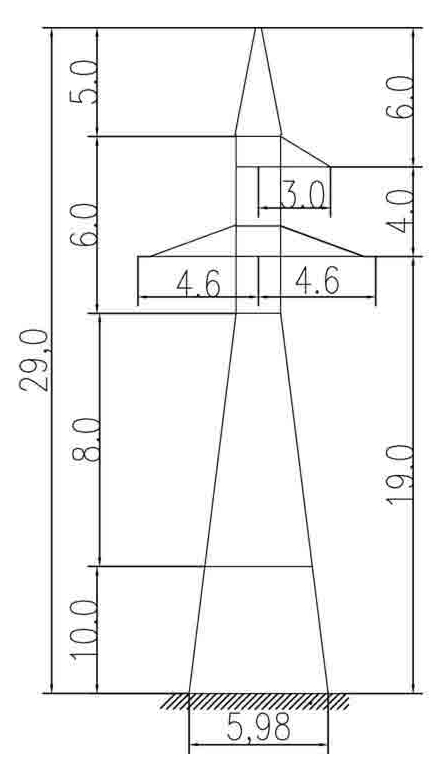

Опора 1У110-1+10 — удлинённое исполнение анкерно-угловой конструкции 1У110-1 с надставкой +10 м. Общая высота достигает 29 м при высоте траверсы 19 м — существенно выше базового варианта (19 м). Увеличенный габарит позволяет применять опору на угловых точках трассы, проходящей через препятствия с повышенными требованиями к высоте подвески проводов: водные объекты, дороги, лесные массивы.

Конструкция изготовлена по типовому проекту 3.407.2-170.3 (шифр 05КМ) для одноцепных ВЛ 110 кВ. Анкерно-угловое назначение предполагает восприятие тяжения провода в продольном направлении — в точках изгиба трассы и на концах анкерных пролётов. Ширина базы — 5,98 м — значительно увеличена относительно базовой опоры (3,48 м), что обеспечивает устойчивость при возросшем изгибающем моменте от высоты конструкции и тяжения провода АС120/19.

Опора рассчитана для III ветрового района при гололёдном нагружении I–IV районов. Грозозащитный трос С50 (ТК-9.1) крепится на тросостойке конструкции.

Масса металлоконструкции по чертежу КМ — 5556 кг без цинка и 5766 кг с горячим цинкованием. Для сравнения: базовая 1У110-1 весит 3057 кг с цинком — надставка +10 м почти удваивает металлоёмкость, что объясняется одновременным ростом высоты и значительным расширением основания. Горячее цинкование обеспечивает долговременную антикоррозионную защиту в сложных климатических условиях.

Опора поставляется секциями с маркировкой по КМ-чертежам. Применяется в одноцепных ВЛ 110 кВ на угловых и анкерных точках, где требуется повышенный вертикальный габарит относительно базового исполнения серии 05КМ.
