Опора 1У110-1

Анкерно-угловая опора 1У110-1 спроектирована для работы в условиях III ветрового района при гололёдном нагружении от I до IV района — диапазон, охватывающий большинство территорий России от центральных регионов до Сибири. Одноцепная конструкция выполнена по типовому проекту 3.407.2-170.3 (шифр 05КМ) для воздушных линий 110 кВ.

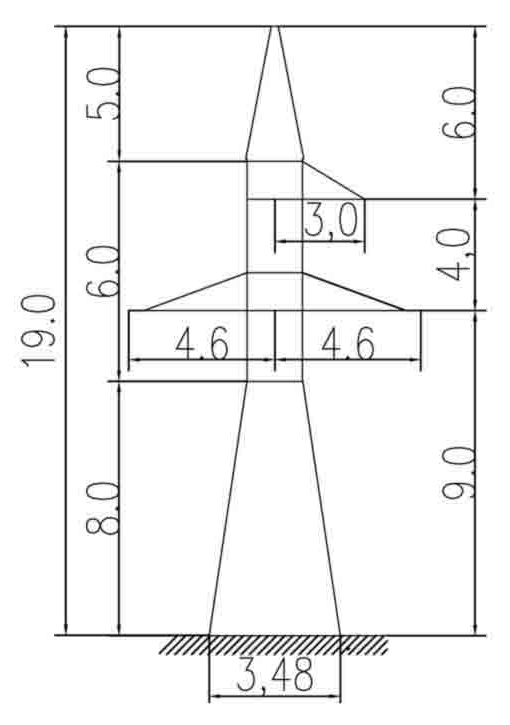

Анкерно-угловые опоры несут принципиально иную функцию по сравнению с промежуточными: они устанавливаются в точках изгиба трассы и на концах анкерных секций, воспринимая тяжение проводов вдоль оси линии. Это определяет более развитую конструкцию и широкую базу. Ширина основания опоры 1У110-1 составляет 3,48 м, обеспечивая устойчивость при суммарных нагрузках от тяжения и ветра.

Общая высота конструкции — 19 м, высота траверсы — 9 м. Рабочий провод — АС120/19. Грозозащитный трос С50 (ТК-9.1) монтируется на тросостойке, являющейся штатным элементом конструкции, что обеспечивает нормированный угол защитного действия молниезащиты без дополнительных приспособлений.

Масса металлоконструкции по чертежу КМ составляет 2947 кг без цинка и 3057 кг с горячим цинкованием. Антикоррозионное покрытие наносится на все стальные элементы и гарантирует надёжную защиту от атмосферной коррозии на протяжении нормативного срока службы ВЛ — в том числе в условиях повышенного гололёдного нагружения IV района.

Опора поставляется секциями с маркировкой по КМ-документации проекта 3.407.2-170.3. Применяется в составе одноцепных ВЛ 110 кВ на угловых и анкерных точках трассы при стандартных требованиях к высоте подвески проводов.
