Опора 1У110-1+15

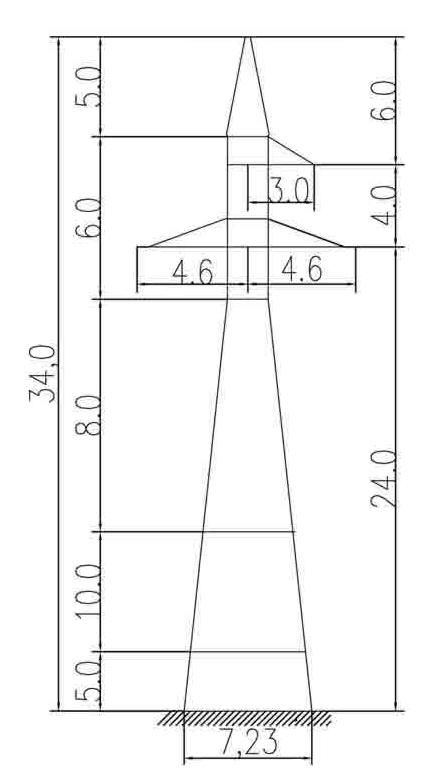

Среди одноцепных анкерно-угловых опор 110 кВ серии 05КМ исполнение 1У110-1+15 отличается наибольшей высотой в линейке: при надставке +15 м общая высота конструкции составляет 34 м, высота траверсы — 24 м. Столь значительный габарит необходим при прохождении трассы через естественные и искусственные препятствия в угловых и анкерных точках, где стандартные высоты базового и промежуточных исполнений недостаточны.

Опора изготовлена по типовому проекту 3.407.2-170.3 (шифр 05КМ) для ВЛ 110 кВ. Анкерно-угловой тип означает, что конструкция воспринимает тяжение провода вдоль оси линии — в точках изгиба трассы и на концах анкерных секций. Ширина базы — 7,23 м — максимальная в подгруппе 1У110-1, что обеспечивает устойчивость конструкции при наибольших изгибающих моментах, возникающих при тяжении провода АС120/19 с высоты 34 м.

Климатические расчётные параметры: III ветровой район, гололёд I–IV районов. Грозозащитный трос С50 (ТК-9.1) монтируется на тросостойке — штатном элементе конструкции.

Масса металлоконструкции по чертежу КМ — 7221 кг без цинка и 7494 кг с горячим цинкованием. Это наиболее металлоёмкое исполнение серии 1У110-1: при +5 м масса составляет 4494 кг, при +10 м — 5766 кг, при +15 м — 7494 кг. Нарастание обусловлено одновременным увеличением высоты и расширением базы. Горячее цинкование обеспечивает длительную антикоррозионную защиту стали в различных климатических зонах.

Поставка — секциями с маркировкой по КМ-документации. Применяется в одноцепных ВЛ 110 кВ на сложных угловых и анкерных участках с максимальными требованиями к высоте подвески проводов в рамках серии 05КМ.
