Опора 1У110-8+10

Опора 1У110-8+10 с общей высотой 44,6 м — один из наиболее крупных представителей серии удлинённых двухцепных ответвительных конструкций для ВЛ 110 кВ. Надставка +10 м над базовой 1У110-8 применяется при организации ответвлений в зонах с препятствиями значительной высоты или при необходимости соблюдения увеличенных охранных зон.

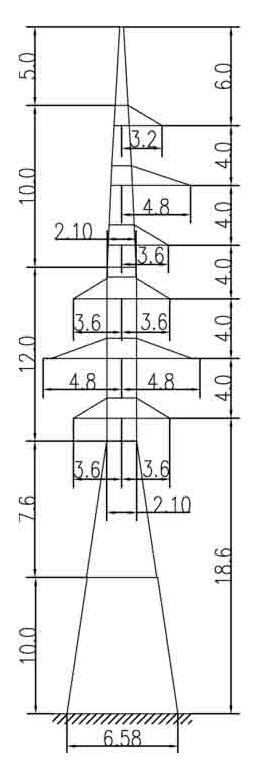

При высоте 44,6 м траверса располагается на отметке 18,6 м, что создаёт значительный рычаг нагрузки. Ширина базы расширена до 6,58 м для компенсации повышенных опрокидывающих моментов от двух цепей проводов АС 240/32. Типовой проект — 3.407.2-166.2 (03КМ).

Тросостойка с грозозащитным тросом С 50 (ТК-9.1) обеспечивает молниезащиту обеих цепей и ответвления. При высоте 44,6 м угол грозозащиты и зона экранирования должны быть верифицированы расчётом для конкретной конфигурации трассы с учётом направления ответвления.

Расчётные климатические условия — III ветровой район, гололёдная нагрузка I–IV. Масса по чертежу КМ: 13 147 кг без покрытия и 13 635 кг с горячим цинкованием. Существенная металлоёмкость обусловлена одновременно удлинением конструкции и двухцепным ответвительным характером нагружения.

Монтаж опоры 1У110-8+10 требует крановой техники повышенной грузоподъёмности и детального расчёта фундамента с учётом суммарных горизонтальных и вертикальных усилий от двух цепей и ответвления. Конструкция соответствует требованиям действующих нормативных документов для ВЛ 110 кВ.
