Опора 1У110-7+5

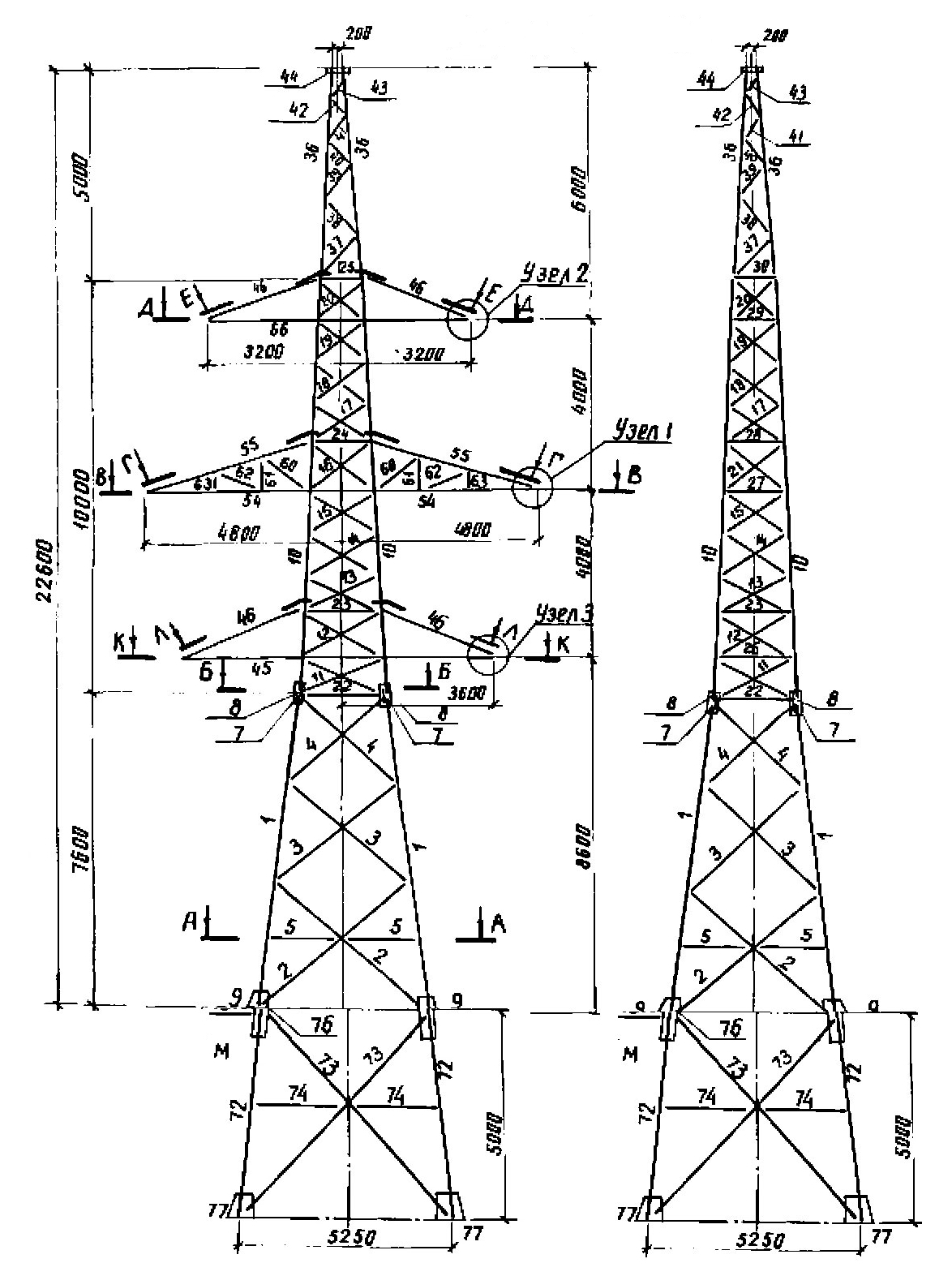

Надставка +5 м на базовой ответвительной опоре 1У110-7 даёт конструкцию 1У110-7+5 высотой 27,6 м. Это оптимальное промежуточное решение: опора достаточно высока, чтобы обеспечить нормативный габарит в большинстве стандартных ситуаций размещения ответвления, и при этом не требует значительно расширенного фундамента.

Ширина базы — 5,25 м, высота траверсы — 13,6 м. Эти пропорции обеспечивают устойчивость конструкции при восприятии разнонаправленных нагрузок от тяжения провода АС 240/32 в двух плоскостях — характерная особенность ответвительных опор по сравнению с анкерно-угловыми без ответвления. Типовой проект — 3.407.2-166.2 (01КМ).

Тросостойка для грозозащитного троса С 50 (ТК-9.1) сохраняется в конструкции, обеспечивая молниезащиту как основного пролёта, так и ответвления. III ветровой район и диапазон гололёдных нагрузок I–IV позволяют применять опору на обширной территории без корректировки конструкции.

Масса металлоконструкции — 7423 кг без покрытия и 7697 кг с горячим цинкованием. По сравнению с базовым исполнением 1У110-7 прирост составляет около 1860 кг, что соответствует объёму дополнительных секций надставки вместе с усилением нижней части стойки.

Опора 1У110-7+5 применяется при строительстве и реконструкции распределительных сетей 110 кВ там, где требуется организовать ответвление с умеренным возвышением провода над местностью — в характерном для равнинного и слабопересечённого рельефа диапазоне условий.
