Анкерно-угловая стальная опора ВЛ 110 кВ, марка 1У110-7+10. Высота 32,6 м, масса 9408 кг.
Типовой проект и рабочие чертежи: 3.407.2-166.2 01КМ
Надставной вариант одноцепной ответвительной опоры — 1У110-7+10 — используется там, где точка ответвления от магистральной ВЛ 110 кВ расположена на участке с повышенным требованием к вертикальному габариту провода. Дополнительные 10 м высоты дают итоговое значение 32,6 м от основания до верха конструкции.
Высота траверсы — 18,6 м, ширина базы — 6,5 м. Увеличение базы по сравнению с базовым исполнением 1У110-7 (4,08 м) обусловлено значительным ростом опрокидывающих моментов при большем плече нагрузки. Типовой проект — 3.407.2-166.2 (01КМ). Провод — АС 240/32, трос — С 50 (ТК-9.1) на тросостойке.
Ответвительная опора в удлинённом исполнении нередко применяется при заходах на подстанции через лесные массивы или в местах, где рельеф диктует необходимость поднять провода выше обычного. Расчёт выполнен для III ветрового района и гололёдных нагрузок I–IV.
Масса металлоконструкции — 9071 кг без покрытия и 9408 кг с цинком. Горячее цинкование обеспечивает долгосрочную коррозионную защиту, особенно важную на переходных участках с интенсивным климатическим воздействием.
Конструкция одноцепного исполнения позволяет формировать ответвления с применением стандартной натяжной арматуры для провода АС 240/32. Опора 1У110-7+10 обеспечивает надёжную точку разветвления сети при одновременном соблюдении нормативных габаритов по ПУЭ для сложных участков трассы.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора 1У110-7+10 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 110 кВ.

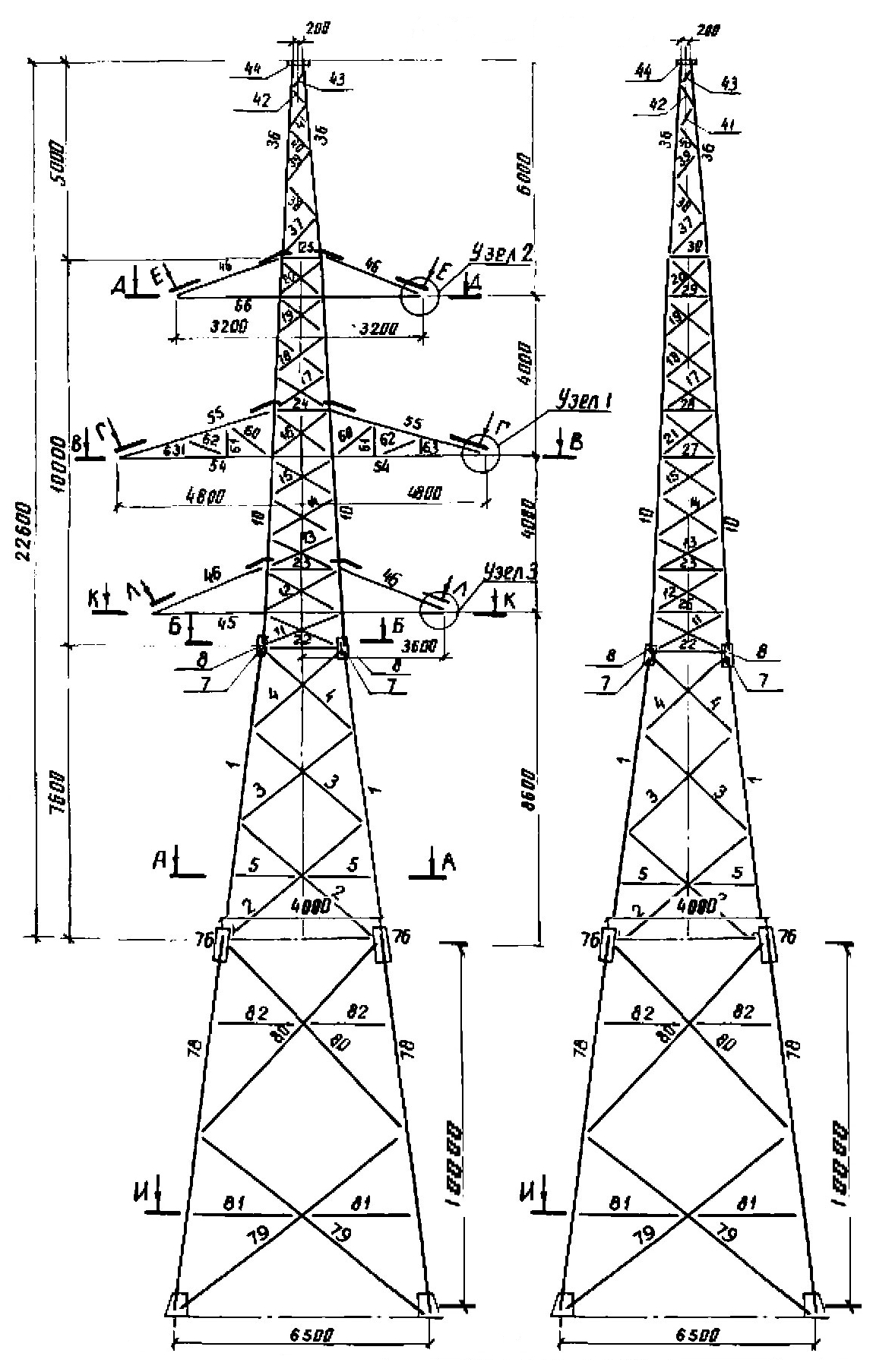

Полная высота — 32,6 м, отметка нижней траверсы — 18,6 м, размер основания — 6,5 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 9071 кг без покрытия и 9408 кг с горячим цинкованием. На цинковый слой приходится 337 кг.
Опора 1У110-7+10 выполняется по рабочим чертежам 3.407.2-166.2 01КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 240/32. Грозозащитные тросы — С 50 (ТК-9.1).
