Опора 1У110-7

Опора 1У110-7 — анкерно-угловая ответвительная одноцепная конструкция для воздушных линий 110 кВ. Ответвительное назначение предполагает восприятие нагрузок от основной цепи и одновременно обеспечение точки ответвления на другую линию или подстанцию, что предъявляет повышенные требования к прочности узлов крепления проводов и жёсткости ствола.

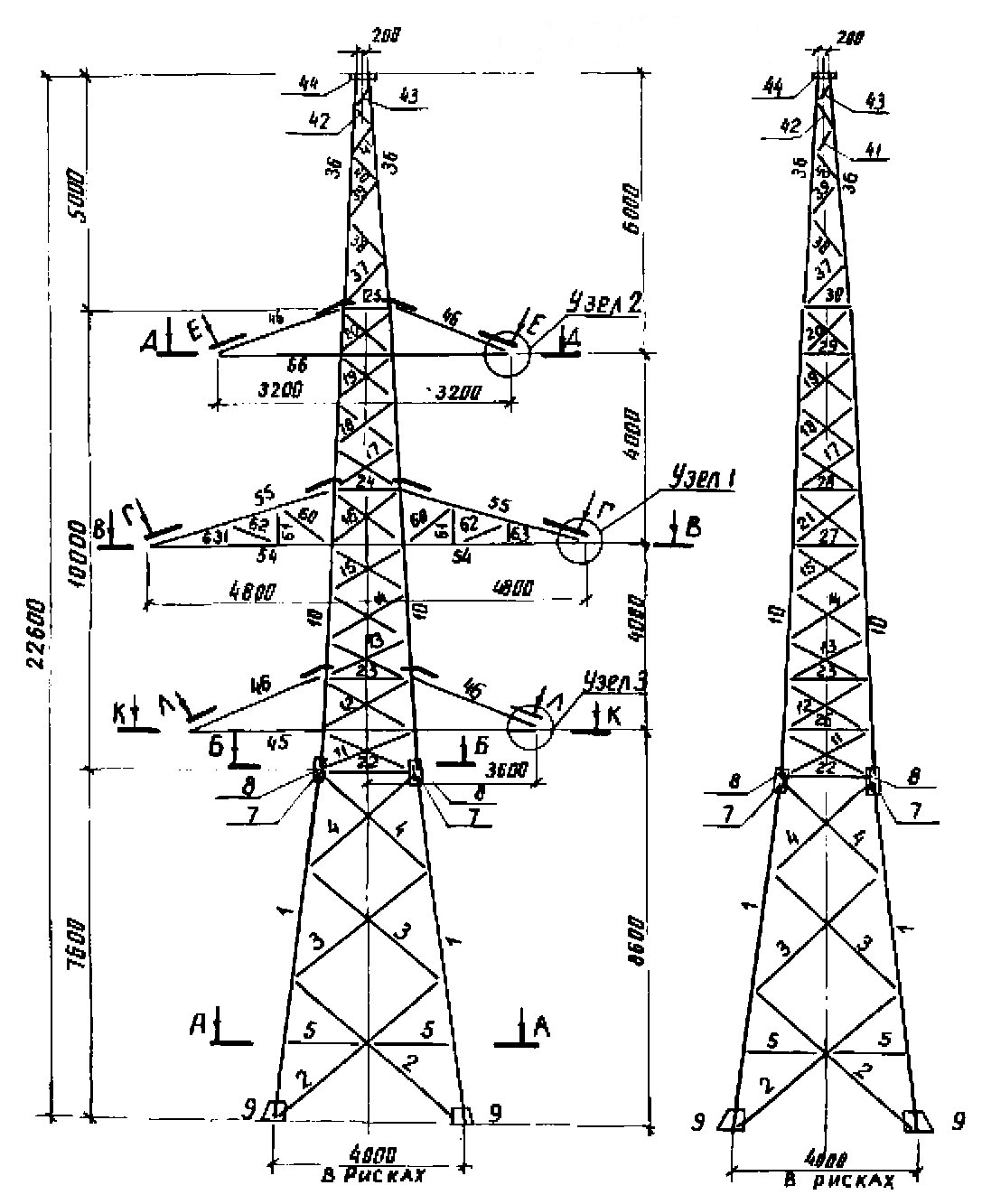

Высота опоры — 22,6 м, высота траверсы — 8,6 м, ширина базы — 4,08 м. Конструкция разработана по типовому проекту 3.407.2-166.2 (01КМ). В оснащение входит тросостойка для грозозащитного троса С 50 (ТК-9.1), обеспечивающая молниезащиту как основной линии, так и ответвления.

Марка провода — АС 240/32. Климатические параметры: III ветровой район, гололёдная нагрузка I–IV. В отличие от промежуточных опор, 1У110-7 воспринимает значительные продольные усилия при разрыве провода в любом из направлений, что учтено в поперечных сечениях стойки и диагональных раскосов.

Масса конструкции по чертежу КМ — 5632 кг без цинка и 5839 кг с горячим цинкованием. Разница в 207 кг соответствует стандартной массе цинкового покрытия для опоры данного класса.

Опора 1У110-7 востребована при строительстве распределительных сетей 110 кВ, где от магистральной линии организуются ответвления к понижающим подстанциям. Одноцепное исполнение упрощает монтаж натяжной арматуры и обслуживание проводов в ходе эксплуатации по сравнению с двухцепными аналогами серии 1У110-8.
