Опора 1У110-7+15

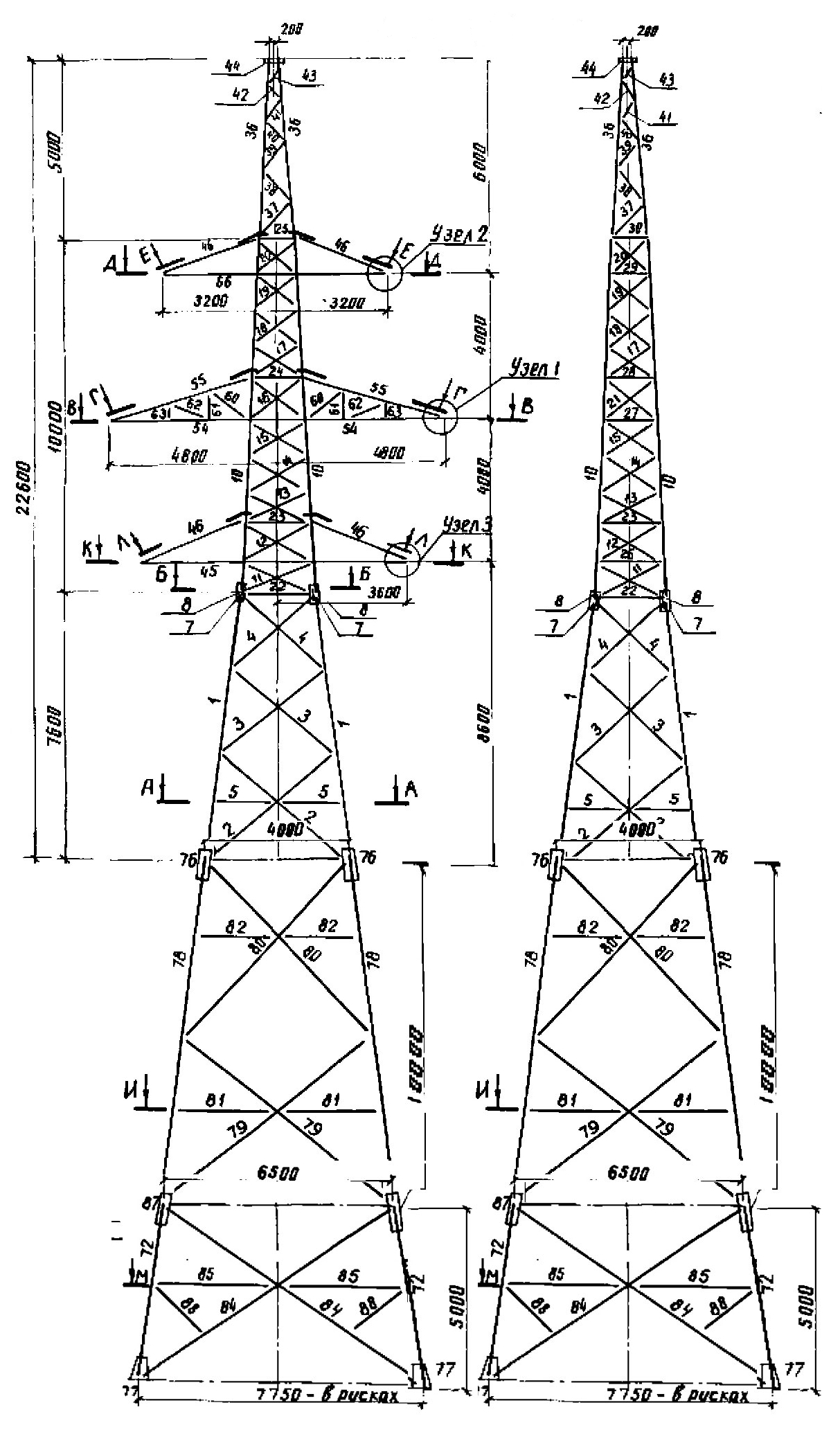

Опора 1У110-7+15 — наиболее высокое исполнение в линейке одноцепных ответвительных конструкций для ВЛ 110 кВ: при надставке +15 м общая высота достигает 37,6 м. Такой вариант востребован на сложных заходах на подстанции, когда ответвление от магистральной линии выполняется через препятствия со значительным вертикальным габаритом.

Масштаб конструкции задаёт и её основные параметры: ширина базы — 7,75 м, высота траверсы — 23,6 м. При этих геометрических характеристиках опора воспринимает значительные изгибающие и опрокидывающие моменты от тяжения провода АС 240/32 по двум направлениям — основной трассе и ответвлению, что является отличительной чертой ответвительных конструкций. Типовой проект — 3.407.2-166.2 (01КМ).

Грозозащитный трос С 50 (ТК-9.1) подвешивается на тросостойке. При высоте 37,6 м расчёт угла защиты требует отдельной проверки с учётом геометрии трассы и направления ответвления. Климатические условия: III ветровой район, гололёдные нагрузки I–IV.

Металлоёмкость конструкции значительна: масса по чертежу КМ — 11 396 кг без цинка и 11 821 кг с цинком. Горячее цинкование всех элементов выполняется в соответствии с ГОСТ для обеспечения нормативного срока службы без промежуточного антикоррозионного обслуживания.

Одноцепное исполнение при таких габаритах требует тщательного расчёта фундамента: опрокидывающие нагрузки от высокой ответвительной опоры создают значительные усилия в анкерных болтах, и грунтовые условия площадки становятся ключевым фактором надёжности.
