Опора 1У110-5+5

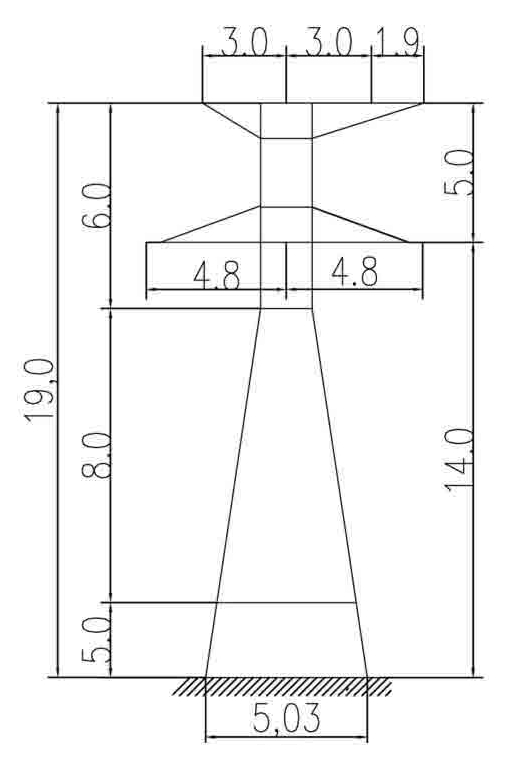

Опора 1У110-5+5 получена надстройкой базовой конструкции 1У110-5 на 5 м; итоговая высота — 19 м. Это минимальное удлинение в типоряде, которое применяется, когда стандартной высоты в 14 м незначительно не хватает для обеспечения нормативного габарита провода над местностью или пересекаемым объектом без смены типа опоры.

Конструкция относится к одноцепным анкерно-угловым опорам ЛЭП, воспринимающим продольное тяжение провода АС 240/32 при угловом положении на трассе или в анкерной секции. Высота траверсы — 14 м, ширина базы — 5,03 м. Типовой проект — 3.407.2-156.3 (01КМ).

Грозозащитный трос С 50 (ТК-9.1) крепится на верхние траверсы без дополнительной тросостойки — стандартное решение для данной серии. Климатическое исполнение охватывает III ветровой район и гололёдные нагрузки I–IV, что обеспечивает универсальность применения в большинстве регионов.

Масса опоры по чертежу КМ: 5352 кг без цинка и 5553 кг с цинком. Горячее цинкование выполняется по ГОСТ, обеспечивая надёжную антикоррозионную защиту металлоконструкции на протяжении всего нормативного срока службы линии.

По сравнению с базовой 1У110-5 прирост массы около 1460 кг отражает объём дополнительного металла надставки и усиления стойки. При проектировании фундаментов под 1У110-5+5 нагрузки пересчитываются с учётом изменённого плеча от тяжения провода — это ключевое отличие надставных вариантов от базовой конструкции.
