Опора 1У110-5

Опора 1У110-5 — одноцепная анкерно-угловая опора ЛЭП для воздушных линий класса 110 кВ. В отличие от двухцепных аналогов, она несёт одну цепь, что упрощает монтаж изоляции и текущее обслуживание. Конструкция применяется на точках перелома трассы и анкерных участках одноцепных ВЛ 110 кВ, воспринимая продольное тяжение проводов как при нормальных, так и при аварийных режимах работы линии.

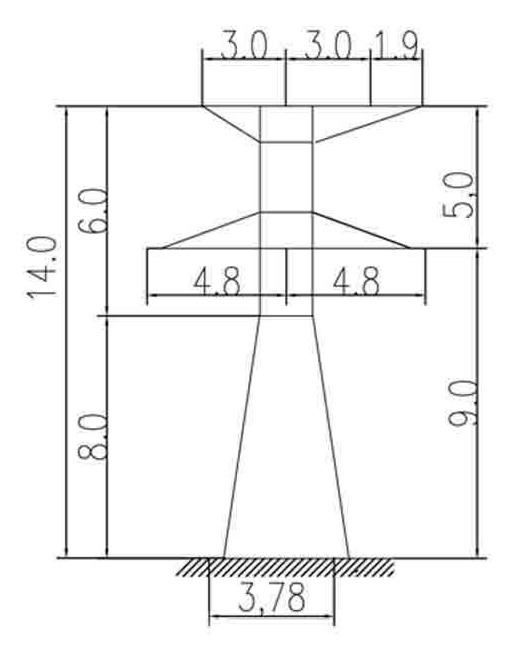

Общая высота опоры — 14 м, высота траверсы — 9 м, ширина базы — 3,78 м. Это один из наиболее компактных вариантов в типоряде, что снижает требования к фундаменту и упрощает транспортировку элементов конструкции. Типовой проект — 3.407.2-156.3 (01КМ).

Особенность конструкции — грозозащитный трос С 50 (ТК-9.1) крепится непосредственно на верхние траверсы без отдельной тросостойки. Это решение характерно для одноцепных опор, где геометрия траверс позволяет обеспечить нормативный угол защиты без дополнительных элементов.

Расчётная марка провода — АС 240/32. Климатические параметры: III ветровой район, гололёдная нагрузка I–IV, что соответствует широкому диапазону условий эксплуатации. Масса конструкции по чертежу КМ составляет 3751 кг без цинка и 3891 кг после горячего цинкования — наименьший показатель среди опор серии 1У110-5.

Антикоррозионное покрытие методом горячего цинкования обеспечивает срок службы без промежуточного обслуживания, сопоставимый с нормативным сроком эксплуатации ВЛ. Опора 1У110-5 востребована при строительстве новых и реконструкции действующих одноцепных линий 110 кВ, где не требуются надставки и повышенные вертикальные габариты.
