Опора 1У110-5+15

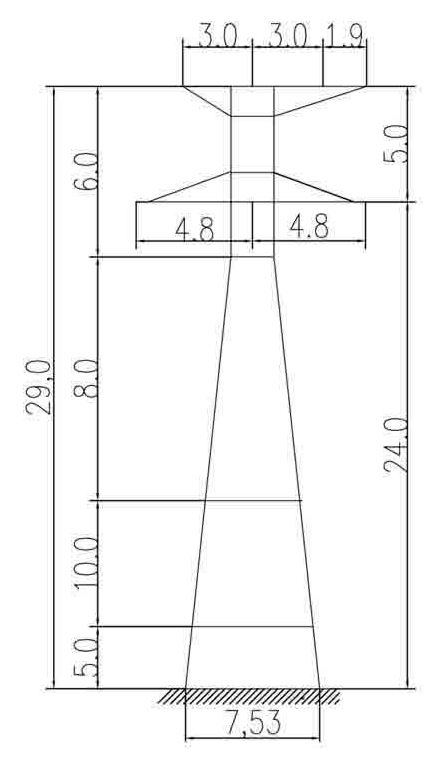

При высоте 29 м опора 1У110-5+15 является самой высокой в одноцепной анкерно-угловой серии 1У110-5. Надставка +15 м применяется в случаях, когда размещение линии 110 кВ требует значительного возвышения провода над местностью: при переходе через высокий древостой, дорогостоящую инфраструктуру или при особых требованиях охранной зоны.

Высота траверсы — 24 м. Ширина базы достигает 7,53 м, обеспечивая устойчивость к значительным горизонтальным нагрузкам от тяжения провода АС 240/32 и ветровых воздействий III района. Гололёдная нагрузка — I–IV категории по нормам ПУЭ. Типовой проект — 3.407.2-156.3 (01КМ).

Грозозащитный трос С 50 (ТК-9.1) крепится на верхние траверсы. При высоте 29 м угол грозозащиты должен быть верифицирован расчётом для конкретных условий трассы, поскольку геометрия защитного конуса существенно меняется с ростом опоры.

Масса металлоконструкции — 8864 кг без покрытия и 9200 кг с цинком. Горячее цинкование всех элементов — стандартное требование для опор открытого исполнения, эксплуатируемых в широком диапазоне климатических условий.

Одноцепное исполнение упрощает монтаж и обслуживание по сравнению с двухцепными аналогами той же высоты. Опора 1У110-5+15 применяется на ответственных участках одноцепных ВЛ 110 кВ, где её высота является главным проектным параметром, а альтернативные технические решения не обеспечивают нормативных габаритов.
