Опора 1У110-5+10

Удлинение базовой опоры 1У110-5 на 10 м даёт конструкцию 1У110-5+10 с общей высотой 24 м. Такое исполнение применяется на анкерных и угловых точках одноцепных ВЛ 110 кВ, где требуется увеличенный вертикальный габарит провода — в зонах периодического подтопления, на заросших лесом участках трассы или при необходимости выдержать нормативный запас над ирригационными сооружениями.

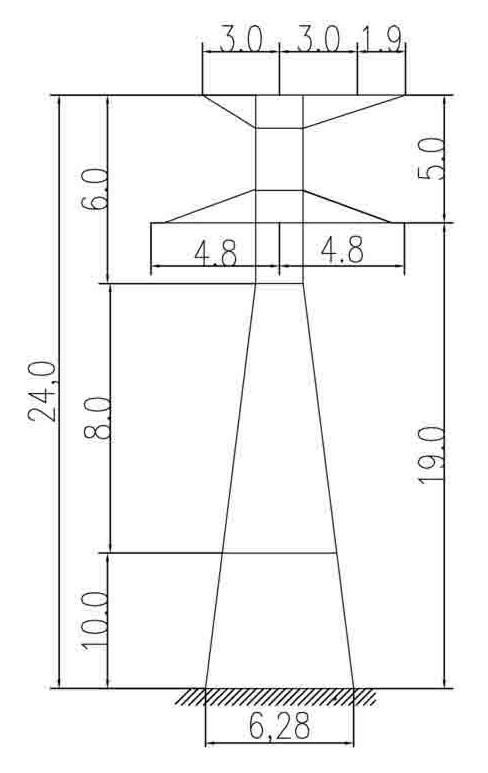

Высота траверсы в надставном варианте достигает 19 м, а ширина базы расширяется до 6,28 м. Такое усиление основания обусловлено возросшим опрокидывающим моментом от тяжения провода АС 240/32 при увеличенной высоте приложения нагрузки. Типовой проект — 3.407.2-156.3 (01КМ).

Крепление грозозащитного троса С 50 (ТК-9.1) осуществляется на верхние траверсы — без отдельной тросостойки, аналогично базовой опоре. Увеличенная высота конструкции положительно сказывается на угле защиты и площади экранирования от прямых ударов молнии.

Климатическое исполнение — III ветровой район, гололёдная нагрузка I–IV. Масса опоры: 6743 кг без цинка и 6997 кг с цинком. Горячее цинкование обеспечивает долгосрочную защиту от атмосферной коррозии в том числе в зонах с повышенной влажностью и промышленными выбросами.

По сравнению с базовой 1У110-5 масса примерно удваивается, что определяет соответствующие требования к расчёту фундамента и подъёмному оборудованию при монтаже. Применение опоры 1У110-5+10 оправдано там, где альтернативное трассирование нецелесообразно по техническим или территориальным причинам.
